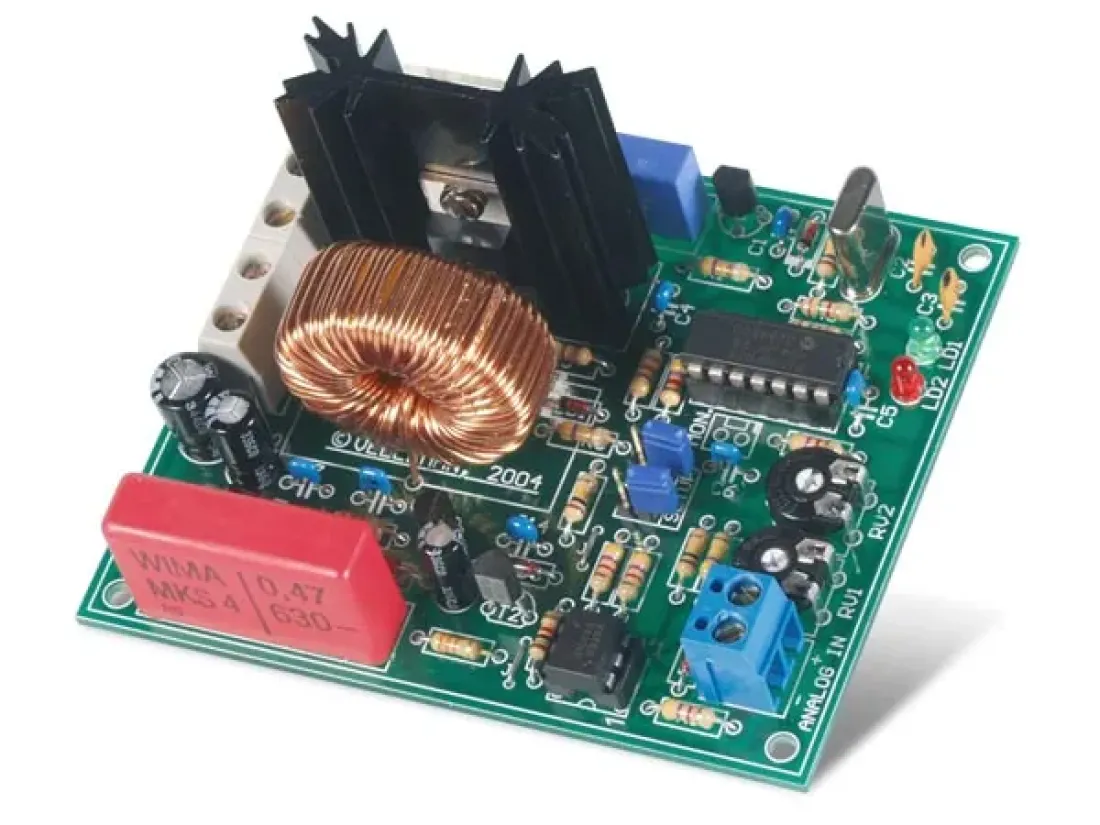

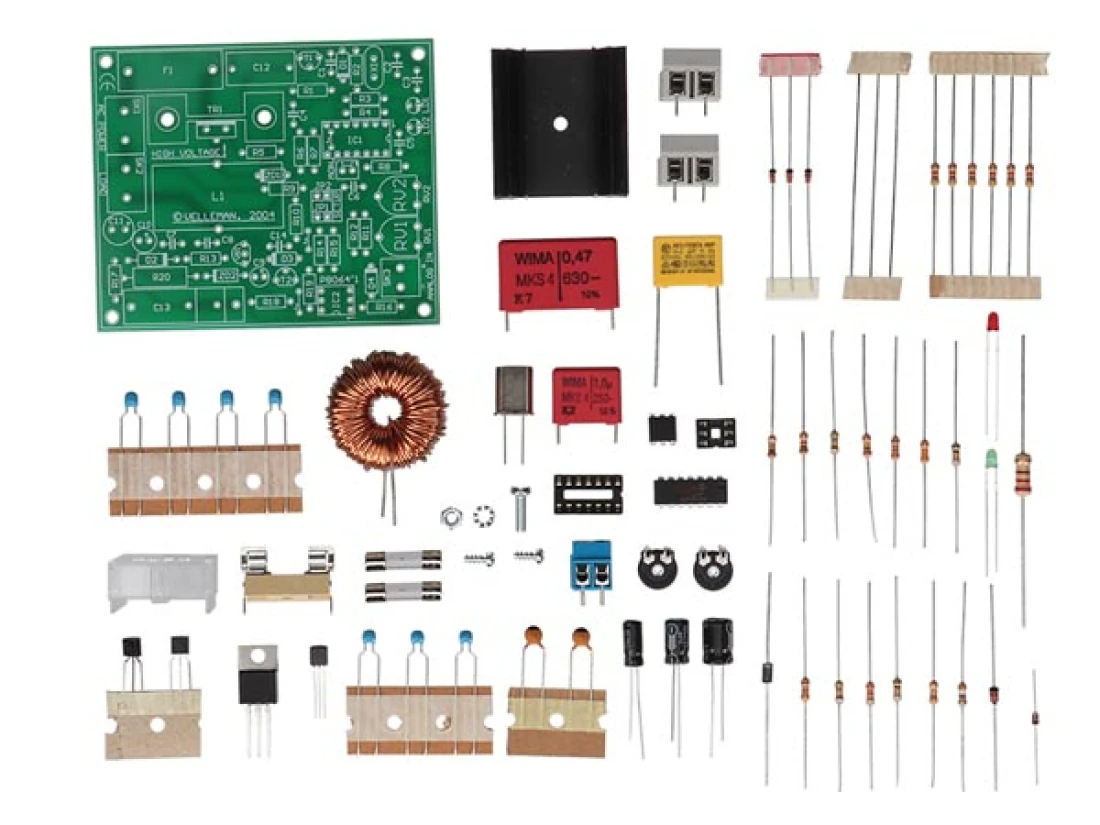

230V~ Dimmer 0-12V DC gesteuerter Leistung max 750Watt K8064 Velleman Bausatz WHADDA WSL8064

• Einfache Helligkeitsregelung mittels Gleichspannung
• Optisch getrennter Regeleingang
• Voreingestellte Regelung für volle Lichtstärke
• Geeignet für Glühlampen, Halogenbeleuchtung auf Netzspannung, und Niedervolt-Halogenbeleuchtung kombiniert mit einem konventionellen (drahtgewickelten) Transformator (keine elektronischen Trafos)
• "Soft-Start"-Eigenschaft für lange Lebensdauer der Lampen
• Transformatorschutz bei defekten Lichtpunkten
• 2 LED's für verschiedene Betriebszustände
• Unterdrückung von Funk- und Fernsehstörung gemäß EN55015
• Ist auch kompatibel mit unseren PC-Schnittstellenkarten: K8055

Technische Daten:

• Eingangsspannung: 110-125V oder 230-240VAC (50/60Hz)
• Regelspannung: 0 bis 12VDC max.
• Max. Regelstrom: 2,25mA bei 12V Regelspannung
• Max. Last: 750W/230V oder 375W/110V, regelbar von 0 bis 98%
• Max. Phaseverschiebung bei induktiver Last: 30°
• Abm. (LxBxH) Leiterplatte: 90x75x40mm

PDF-Beschreibung zum Download --> K8064.PDF

TEST und FEINABSTIMMUNG:

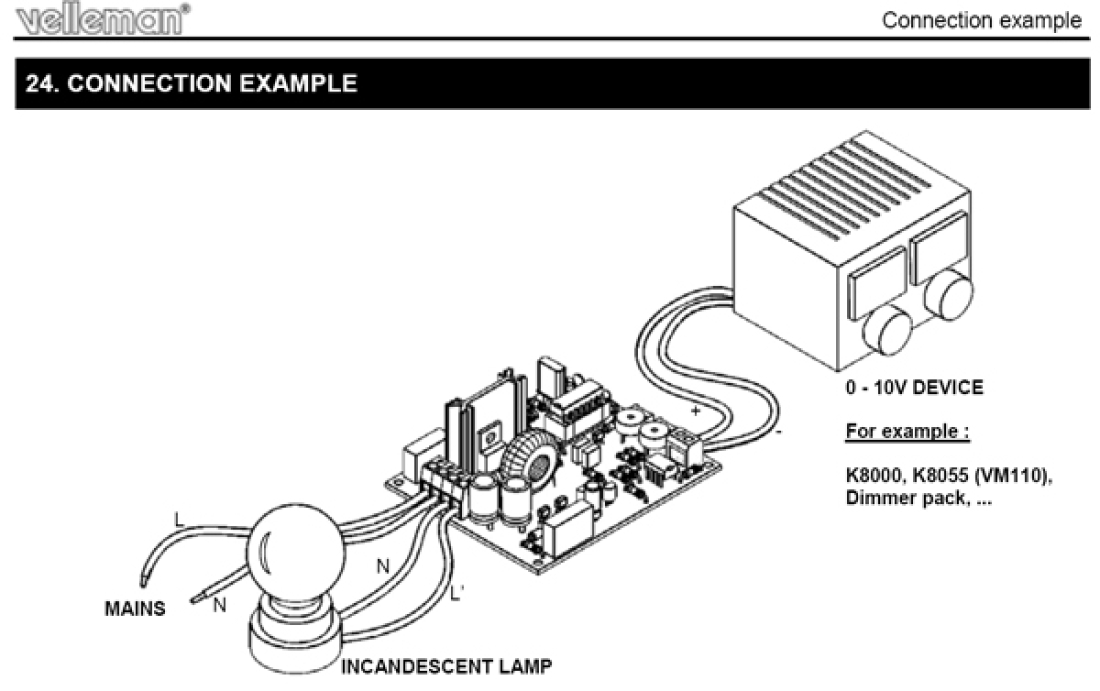

Nach der Montage müssen Sie den Dimmer für Ihre persönliche Applikation abstimmen. Verwenden Sie eine Regelspannung zwischen 0 und 5 bis max.12V. Sie können die Leiterplatte nach dem Schaltplan beschalten (siehe Seite 13 in der illustrierten Stückliste ).

Schalten Sie jetzt die Netzspannung ein. Wenn Sie das Gerät einschalten, blinken LD1(grüne LED) & LD2 (rote LED) während des Selbsttests kurz zusammen. Wenn alles korrekt geschieht, wird LD1 einmal kurz blinken bei einer Netzfrequenz von 50Hz und zweimal bei 60 Hz. Wenn die rote LED dauernd brennt, gibt es ein Problem (siehe Fehlermeldungen).

- Drehen Sie den Potentiometer RV1 ganz gegen den Uhrzeigersinn und RV2 ganz im Uhrzeigersinn.
- Stellen Sie die Regelspannung auf 0 Volt ein.
- Schließen Sie die Netzspannung an.
- Regeln Sie RV1 (min.) bis die grüne LED LD1 zu blinken anfängt.
- Drehen Sie RV1 ein wenig zurück, bis die Lampe völlig erlischt ist.
- Stellen Sie jetzt die maximale Regelspannung ein (z.B. 10V).
- Regeln Sie RV2 (max.) bis die grüne LED ständig brennt.
- Die Schaltung ist jetzt betriebsfertig.

Hinweis:
In machen Fällen ist es interessant, das Minimum einzustellen, sodass die Lampe schon ein wenig aufleuchtet wie z.B. bei Theaterbeleuchtung.

BONUS-Funktion:
Aktivieren Sie die Bonus-Funktion, indem Sie einen Drahtbrücke über JP1 und JP2 anbringen. Bei der Bonus-Funktion funktioniert die Schaltung umgekehrt in Bezug auf die normale Funktion: die Lampe brennt mit voller Lichtstärke bei einer Regelspannung von 0V und erlischt bei dem Maximalwert der abgestimmten Regelspannung.

LED-Anzeigen bei normalem Betrieb:
LD1 (grüne LED):
- Blinkt 1x jede 5. Sekunde wenn das Modul in Ruhe (Lampe aus) ist.
- Blinkt langsam (2x/Sek) wenn die Lampe brennt, aber nicht auf voller Lichtstärke
- LED bleibt angezündet wenn die Beleuchtung auf voller Lichtstärke ist.
