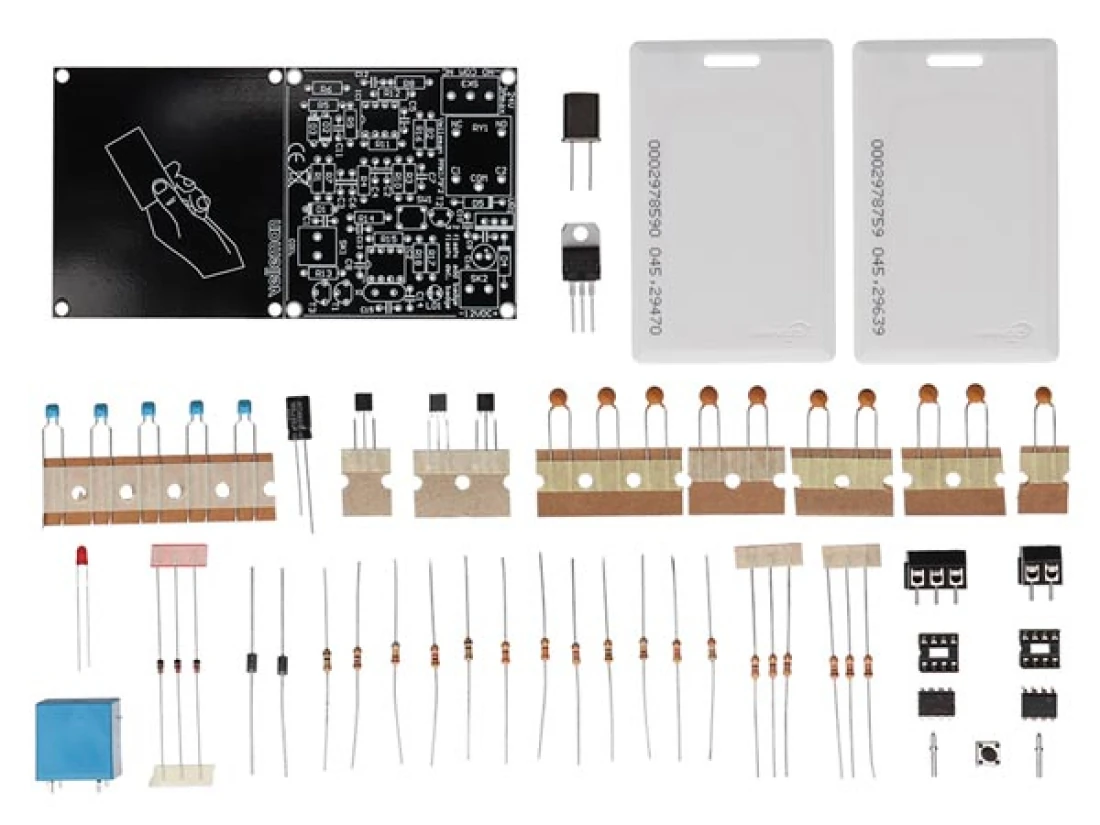

Berührungsloser Kartenleser inkl 2 Karten 12V DC MK179 Velleman Bausatz

• bis zu 25 Karten programmierbar
• ausgezeichneter Schutz: 64-bit Kodierung
• im Low-Security-Modus sind eine unendliche Anzahl von Karten programmierbar
• Lieferung erfolgt inkl 2 Karten
• Karten können einfach hinzugefügt oder entfernt werden (eingelernt werden)
• Aktivierung des Ausgangs: Timer/Momentary-Modus 0.5s ~ 4 Mmin. oder ToggleModus Ein/Aus

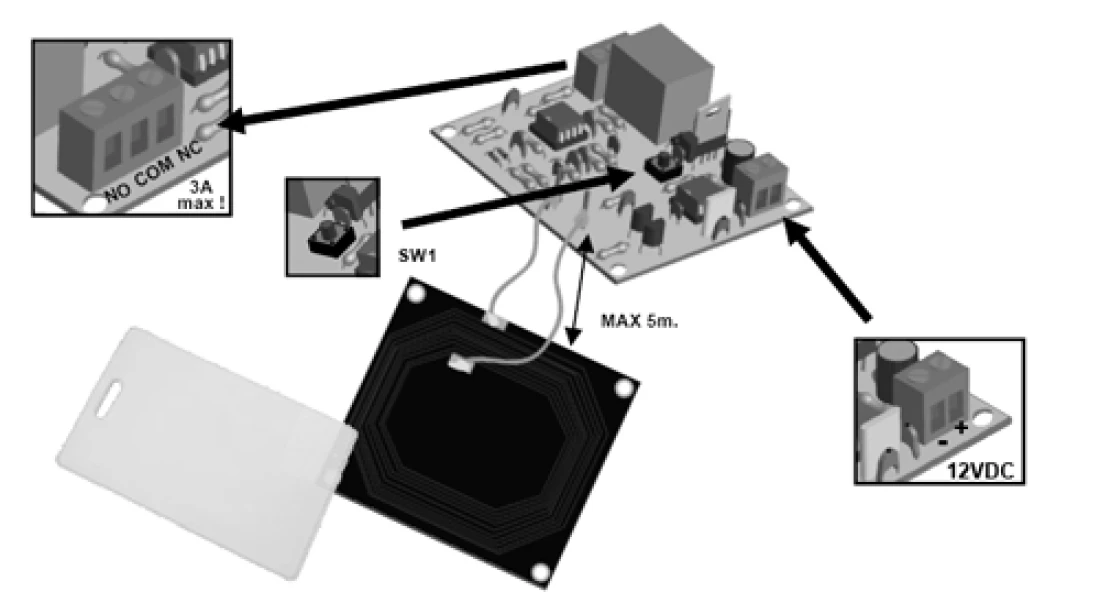

• für eine erhöhte Sicherheit kann das RFID-Lesefeld separat montiert werden. Die Verbindung zur Steuerplatine erfolgt über ein Kabel welches max 5m lang sein darf.
• Anwendungen:
  • zum Öffnen von Türen, Zäunen, Toren, usw.
  • zum Ein-/Ausschalten von Sicherungssystemen in Wohnungen, Büros, Fahrzeugen, usw.
  • zum Verhindern vom unerlaubten Gebrauch von Apparatur, Maschinen, Computersystemen, usw.
  • zum automatischen Öffnen der Katzenklappe,...
• Optionales Zubehör gleich mitbestellen siehe unten:
  • optionale Zutrittskarte
  • optionale Zutrittskarte für Schlüsselanhänger

Technische Daten

• EM4100 kompatibel
• Relaisausgang Potentialfrei 1x UM (Wechselkontakt)
• Schaltleistung: max. 3A / 24V
• Stromversorgung: 12V DC 100mA
• Abmessungen: 66x62x20mm

Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=4510

PDF-Beschreibung zum Download --> MK179.PDF

Erste Inbetriebnahme:
Bei der ersten Einschaltung befindet sich das Gerät im Low-Security-Modus und reagiert auf alle HAA86C/TAG(2) Velleman-Tags Hierdurch können Sie eine unendliche Anzahl von Tags verwenden. Der Standard Relaisimpuls ist 0,5 Sekunde.

Eine Karte programmieren:
Es können 25 Tags im Leser programmieren (high-security 64-bit Kodierung). Sobald Sie ein Tag im Leser programmieren, wird der Low-Security-Modus ausgeschaltet (der Leser reagiert nur auf die programmierten Karten). Während der Programmierung der ersten Karte wird auch die Impulsdauer des Ausgangsrelais bestimmt. Die Mindestdauer ist 0,5 Sekunde die Höchstdauer ist 240 Sekunden (4 Min.). Wenn das Programmieren länger als 240 Sekunden dauert, dann schaltet das Gerät das Relais ein/aus.

Programmierung der ersten Karte, Impulsdauer von 5 Sekunden*:
• Halten Sie SW1 gedrückt.
• Halten Sie die Karte vor der Spule.
• Das Relais pulsiert 2 Mal, um anzuzeigen, dass die Karte gespeichert ist.
• Danach pulsiert es jede Sekunde.
• Halten Sie die Taste gedrückt bis das Relais 5 Mal pulsiert.
• Lassen Sie die Taste los.

* Während der Programmierung der ersten Karte wird auch die Impulsdauer des Ausgangsrelais bestimmt.

Der Leser erkennt nun nur eine einzige Karte. Jedes Mal, wenn Sie die Karte vor der Spule halten, wird das Relais während 5 Sekunden eingeschaltet.

Programmieren von mehreren Karten:
• Halten Sie SW1 gedrückt.
• Halten Sie die Karte vor der Spule.
• Das Relais pulsiert 2 Mal, um anzuzeigen, dass die Karte gespeichert ist.
• Lassen Sie die Taste los.

Sie können bis zu 25 Karten programmieren.

Wenn der Speicher voll ist, pulsiert das Relais 5 Mal.

Eine Karte löschen:
• Halten Sie SW1 gedrückt.
• Halten Sie die Karte vor der Spule.
• Das Relais pulsiert 3 Mal, um anzuzeigen, dass die Karte gelöscht ist.
• Lassen Sie die Taste los.

Wenn alle Karten gelöscht sind, kehrt der Leser zum Low-Security-Modus zurück und wird er alle HAA86C/TAG(2) Velleman-Karten erkennen.

Alle Karten löschen und zum Low-Security-Modus zurückkehren:
• Schalten Sie die Stromversorgung vom Kreis aus.
• Halten Sie SW1 gedrückt.
• Schalten Sie die Stromversorgung wieder ein.
• Das Relais pulsiert 3 Mal, um anzuzeigen, dass alle Karten gelöscht sind.
• Lassen Sie die Taste los.

Der Leser befindet sich nun wieder im Low-Security-Modus und erkennt alle HAA86C/TAG(2) Velleman-Karten.

Die Impulszeit wird nicht rückgesetzt, um der Benutzer die Möglichkeit zu geben, einen Relaisimpuls zu programmieren, sogar im Low-Security-Modus.
