Bodenfeuchtigkeitssensor Gartenbewässerung Sensor M173 Kemo

Dieser Sensor schaltet Ihre Bewässerungspumpe, das Magnetventil oder andere entsprechende Verbraucher über ein eigenen Relaiskontakt (max 3A) ein, wenn der Boden trocken ist, und schaltet aus, wenn genug Feuchtigkeit im Boden ist. Der Messkopf wird in die Erde eingegraben in der Tiefe, wo er messen soll und wird über ein Kabel mit dem Basisgerät verbunden. Es werden ca. 2m Kabel mitgeliefert (fest mit dem Sensor vergossen). Das Sensorkabel kann aber mit normalen 2-adrigen Kabel bis zu 20m verlängert werden. Das Gerät wird über ein Handelsübliches Steckernetzteil 12V DC ca 130mA mit Klinkenstecker 3,5mm (Netzteil muß stabilisiert sein) betrieben. Wenn der Garten nur in bestimmten Tageszeiten oder Wochentagen bewässert werden soll, dann montieren Sie einfach vor dem Steckernetzteil eine handelsübliche Zeitschaltuhr mit der Sie die Schalt- und Überwachungszeiten regeln/programmieren. Sobald der Feuchtigkeitssensor Spannung vom Netzteil erhält, fängt er an zu arbeiten.

Funktionsablauf:
Nach dem Einschalten der Betriebsspannung wird die Bodenfeuchtigkeit gemessen. Ist der Boden zu trocken, wird für 18-30min der Relaiskontakt eingeschaltet. Ist der Boden ausreichend feucht, geht der Sensor für ca. 18-30min in "Pause" und macht danach eine neue Messung. Das geht dann so als Endlosschleife weiter, bis die Betriebsspannung vom Feuchtigkeitssensor abgeschaltet wird.

Technische Daten:

• Betriebsspannung: 12V DC (stabilisertes Netzteil!)
• Spannungsanschluss: Klinkestecker 3,5mm
• Stromaufnahme: ca 130mA
• Anzeige über 3 LED´s
  • 1. LED "ON"
  • 2. LED "OFF"
  • 3. LED "WAIT"
• Schaltkontakt: potentialfreier Relaiskontakt 1x Ein
• max Schaltleistung: 3A (bis 25V, bei 230V~ Schaltleistung bitte unbedingt Anleitung beachten!)
• Anschlüsse für Sensor und Relaiskontakt: Schraubklemmen intern im Gehäuse
• Zeitverzögerung: jeweils ca 18-30min
• Schaltschwelle: Stufenlos einstellbar über Poti im Gerät
• Maße Bodensensor:
  • ca 30 x 64mm ohne Schrauben
  • Schrauben zzgl ca. 4 x 40mm
• Maße Schaltmodul:
  • ca 70 x 50 x 28mm ohne Befestigungshacken

PDF-Beschreibung zum Download --> M173.PDF

Schaltungsbeschreibung:
Die Bodenfeuchtigkeit wird mit dem Sensor nach dem Prinzip des elektrischen Widerstands gemessen. Je feuchter die Erde ist, desto niedriger ist der gemessene Widerstandswert. Die Ansprechschwelle (wann das Relais die Pumpe einschaltet) wird mit dem Trimmpoti im Gerät eingestellt.

Bestimmungsmäßige Verwendung:
Kontrolle der Bodenfeuchtigkeit in Gärten, Äckern und Grasflächen. Einschalten einer Beregnungsanlage, wenn die Erde zu trocken wird.

Aufbauanweisung:

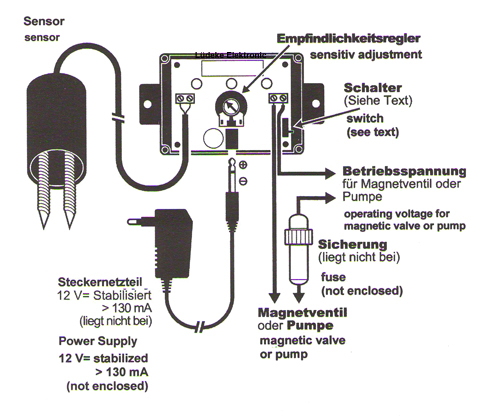

Das Gerät wird an einem trockenen, wettergeschützten Ort montiert. Der Feuchtigkeitssensor wird mit den metallenen Spitzen in den Boden gesteckt (die metallenen Spitzen müssen ganz im Boden eingesteckt, der schwarze Griff schaut heraus aus dem Rasen). Sie müssen an der Stelle messen, die auch von der Rasenberegnungsanlage erreicht wird. So misst der Sensor in ca. 30 - 40 mm Tiefe. Wenn Sie einen Acker haben und es für Sie wichtig ist, dass der Boden in tieferen Schichten feucht gehalten werden soll, dann können Sie den kompletten Sensor einschließlich Griff auch tiefer eingraben. Die Messung erfolgt dann da, wo die metallenen Messstifte des Sensors sich befinden. Das Kabel zum Sensor kann bis zu 20 m verlängert werden (normales 2-poliges Kabel). Das Basisgerät braucht eine Betriebsspannung von 12 V stabilisierte Gleichspannung. Es können handelsübliche, stabilisierte Steckernetzteile 12 V verwendet werden, die einen 3,5 mm Klinkenstecker als Ausgang haben und wo der Pluspol vorn an der Spitze des Klinkensteckers ist. Die meisten Netzgeräte im Fachhandel haben Mehrfachstecker dabei und sind in der Polarität umschaltbar. Der Klinkenstecker wird in die Buchse des Basisgerätes eingesteckt. Eine LED am Gerät leuchtet auf.

Wenn Sie nur zu bestimmten Tageszeiten oder an bestimmten Wochentagen Ihren Garten bewässern wollen, dann brauchen Sie eine Schaltuhr. So eine Schaltuhr zum Zwischenstecken zwischen Steckdose und Steckernetzteil ist im Fachhandel als Tages-oder Wochenschaltuhr erhältlich. Diese programmieren Sie dann so, dass die Uhr nur zu den von Ihnen gewünschten Zeiten einschaltet und über das eingesteckte Steckernetzteil dann den Bodenfeuchtigkeitssensor in Betrieb nimmt. Der Bodenfeuchtigkeitssensor schaltet über ein Relais eine angeschlossene Last (Pumpe, Magnetventil) ein. Dieser Relaiskontakt im Modul ist von uns für Spannungen bis max. 25 V (AC oder DC) zugelassen, Schaltstrom max. 3 A. Das Relais selbst kann auch Spannungen bis 230 V AC 3 A schalten. Jedoch sind dafür zusätzliche Sicherheitsvorkehrungen wie Berührungsschutz, vorgeschaltete Sicherungen usw. nötig. Wenn Sie Spannungen > 25 V schalten wollen, dann lassen Sie das bitte von einem zugelassenen Elektriker machen, der auch die VDE-Sicherheitsbestimmungen einhält und das Modul entsprechend sicher nach den gültigen gesetzlichen Sicherheitsvorschriften einbaut.

Inbetriebnahme:
Wenn der Bodenfeuchtigkeitssensor Betriebsspannung vom Netzteil bekommt und der Sensor angeschlossen und auch in der Erde gesteckt worden ist, ist das Gerät betriebsbereit. Im Gerät ist rechts auf der Platine ein kleiner Schiebeschalter. Wenn dieser nach oben (on) geschoben ist, arbeitet das Gerät mit einer Zeitverzögerung von ca. 18 - 30 Minuten. Das sieht dann so aus: Nach dem Einschalten wird gemessen, ob die Erde bewässert werden muss. Wenn ja, schaltet das eingebaute Relais für ca. 18 - 30 Minuten die angeschlossene Pumpe ein. Wenn nein, wartet das Modul ca. 18 - 30 Minuten und misst dann erneut die Bodenfeuchtigkeit. Das geht in einer Endlos-Schleife so weiter, bis die Betriebsspannung abgeschaltet wird.

Wenn der kleine Schiebeschalter nach unten geschoben wird, dann wird die Zeitverzögerung von ca. 18 - 30 Minuten abgeschaltet und das Gerät misst ständig die Bodenfeuchtigkeit und schaltet im Bedarfsfall sofort und ohne Zeitlimit die Bewässerungspumpe ein. Diese Einstellung sollten Sie aber nur für Ihre ersten Versuche nehmen.

Mit dem Trimmpoti wird die Empfindlichkeit eingestellt (ab welcher Bodenfeuchtigkeit bewässert werden soll), nach links: Bodenfeuchtigkeit gering, nach rechts: Bodenfeuchtigkeit hoch.
