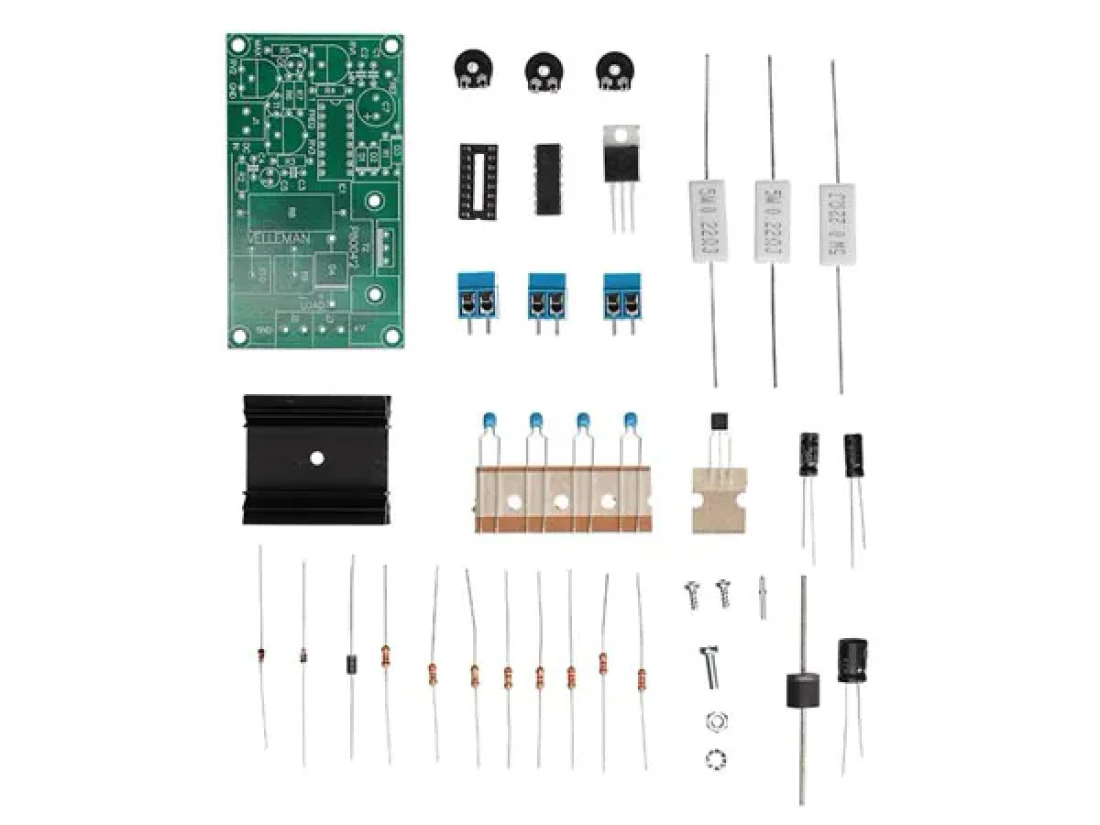

DC Gleichstrom Regler Pulsbreitenwandler 8V - 35V DC K8004 Velleman Bausatz WHADDA WSI8004
DC Gleichstrom Regler Pulsbreitenwandler 8V - 35V DC K8004 Velleman Bausatz WHADDA WSI8004
Dieser Regelkreis eignet sich ideal für das genaue Regeln von DC-Motoren, Helligkeitspegeln, kleinen Heizwiderständen u.v.a. Die Schaltung wandelt eine Gleichspannung in eine Reihe von Pulsen um, deren Dauer der angelegten Regelspannung proportional ist. Der große Vorteil liegt darin, dass nahezu keine Leistung in der Regelschaltung verloren geht. Überlastungs- und kurzschlussgeschützt.
Technische Daten
TEST
Siehe Abb. 1.0 für den Testanschluss.
1. Verbinden Sie mit dem mitgelieferten Widerstand von 4K7 die Punkte + und - von LOAD.
2. Verbinden Sie den Punkt Vref mit dem Eingang 'DC in'. Stellen Sie das Trimmerpotentiometer RV3 in den mittleren Stand.
3. Verbinden Sie eine Gleichspannung zwischen 8 und 35V mit den Punkten +V und GND.
4. Messen Sie mit einem Voltmesser (eingestellt auf Gleichspannung) die Spannung zwischen den Punkten + und - von LOAD.
5. Wenn alles gut funktioniert, muß es möglich sein, die Spannung auf dem Ausgang über RV2 zu ändern.
WEITERE ANSCHLUßVARIANTEN
Abbildung A:
Standardanschluß, verwenden Sie eine gesonderte Steuerspannung.
Abbildung B:
Anschluß an eine der analogen Ausgänge der Schnittstellenkarte K8000. Wenn DAC1 gebraucht wird, dann kann über das Beispielprogramm "Dimmer" die Schaltung angesteuert werden. Die Schaltung kann auch mit dem Testprogramm der K8000 testen.
Abbildung C:
Gebrauch der internen Vergleichsspannung als Steuerspannung.
ABSTIMMUNG
RV1: Einstellen der Minimumausgangsspannung.
Stellen Sie die Steuerspannung auf Null (eventuell nicht anschließen). Mit dem Trimmer RV1 kann eine Vorspannung eingestellt werden. Das ist vor allem dann nützlich, wenn Motoren (Überwindung des mechanischen Widerstands) oder Halogenlampen (Vorheizen des Wendeldrahts) gebraucht werden
RV2: Einstellen der Maximumausgangsspannung.
Stellen Sie die Steuerspannung auf die Maximumspannung die Sie benutzen werden. Mit dem Trimmer RV2 kann die Maximumausgangsspannung eingestellt werden (nützlich um die Umdrehungszahl eines Motors oder die Intensität einer Lampe zu begrenzen).
RV3: Einstellen der Ausgangsfrequenz.
Sollte ein störendes Geräusch in der Belastung hörbar sein, dann können Sie dieses Problem beheben, indem Sie die Ausgangsfrequenz ändern. Normalerweise steht dieser Trimmer im mittleren Stand.
Technische Daten
- PW-Bereich: 0 bis 100%
- PW-Frequenz: 100Hz bis 5Khz (regelbar)
- Minimale PW-Abweichung: 0 bis 20% (regelbar)
- geschützt gegen Überlastung und Kurzschluß
- Minimumverbauch: 35mA
- Leistungsstärke: >90% bei Vollast
- Stromversorgung: 8 bis 35VDC
- max. Ausgangsstrom: 6.5A
- Eingangsspannung: zwischen 2.5 und 35VDC
- Abmessungen: 85 x 48 x 45mm
TEST
Siehe Abb. 1.0 für den Testanschluss.
1. Verbinden Sie mit dem mitgelieferten Widerstand von 4K7 die Punkte + und - von LOAD.
2. Verbinden Sie den Punkt Vref mit dem Eingang 'DC in'. Stellen Sie das Trimmerpotentiometer RV3 in den mittleren Stand.
3. Verbinden Sie eine Gleichspannung zwischen 8 und 35V mit den Punkten +V und GND.
4. Messen Sie mit einem Voltmesser (eingestellt auf Gleichspannung) die Spannung zwischen den Punkten + und - von LOAD.
5. Wenn alles gut funktioniert, muß es möglich sein, die Spannung auf dem Ausgang über RV2 zu ändern.
WEITERE ANSCHLUßVARIANTEN
Abbildung A:
Standardanschluß, verwenden Sie eine gesonderte Steuerspannung.
Abbildung B:
Anschluß an eine der analogen Ausgänge der Schnittstellenkarte K8000. Wenn DAC1 gebraucht wird, dann kann über das Beispielprogramm "Dimmer" die Schaltung angesteuert werden. Die Schaltung kann auch mit dem Testprogramm der K8000 testen.
Abbildung C:
Gebrauch der internen Vergleichsspannung als Steuerspannung.
ABSTIMMUNG
RV1: Einstellen der Minimumausgangsspannung.
Stellen Sie die Steuerspannung auf Null (eventuell nicht anschließen). Mit dem Trimmer RV1 kann eine Vorspannung eingestellt werden. Das ist vor allem dann nützlich, wenn Motoren (Überwindung des mechanischen Widerstands) oder Halogenlampen (Vorheizen des Wendeldrahts) gebraucht werden
RV2: Einstellen der Maximumausgangsspannung.
Stellen Sie die Steuerspannung auf die Maximumspannung die Sie benutzen werden. Mit dem Trimmer RV2 kann die Maximumausgangsspannung eingestellt werden (nützlich um die Umdrehungszahl eines Motors oder die Intensität einer Lampe zu begrenzen).
RV3: Einstellen der Ausgangsfrequenz.
Sollte ein störendes Geräusch in der Belastung hörbar sein, dann können Sie dieses Problem beheben, indem Sie die Ausgangsfrequenz ändern. Normalerweise steht dieser Trimmer im mittleren Stand.
