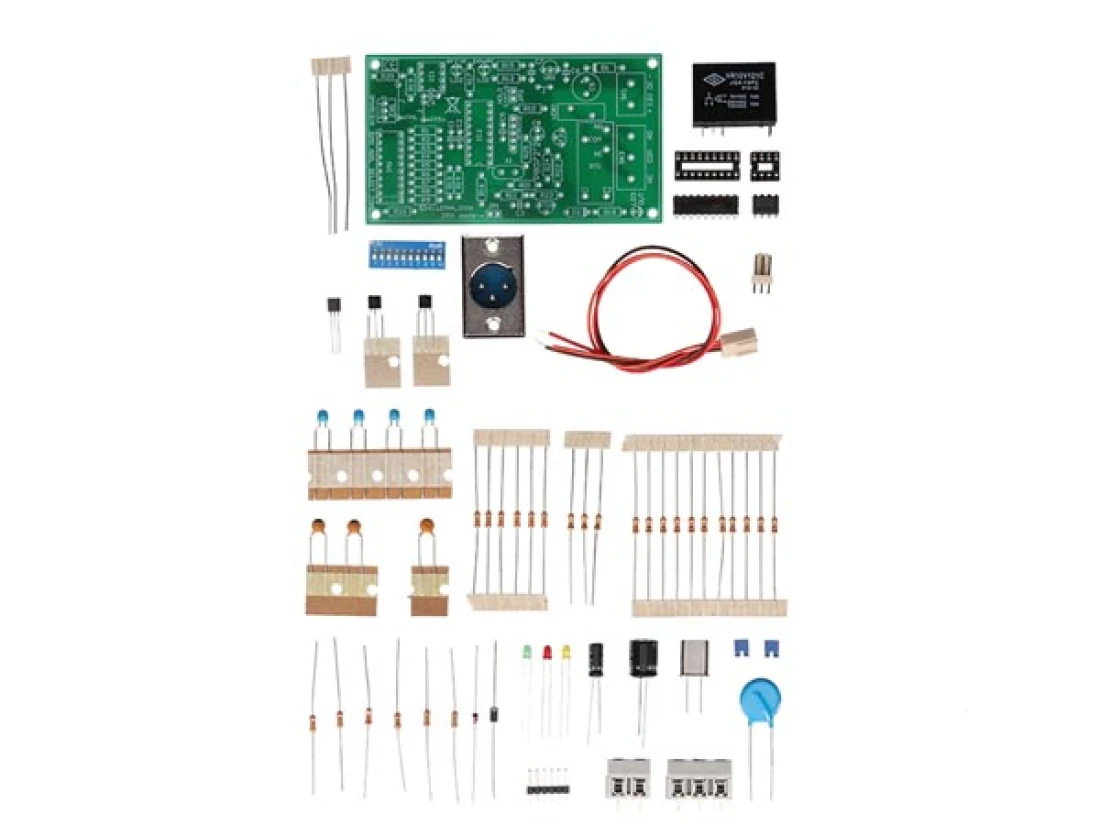

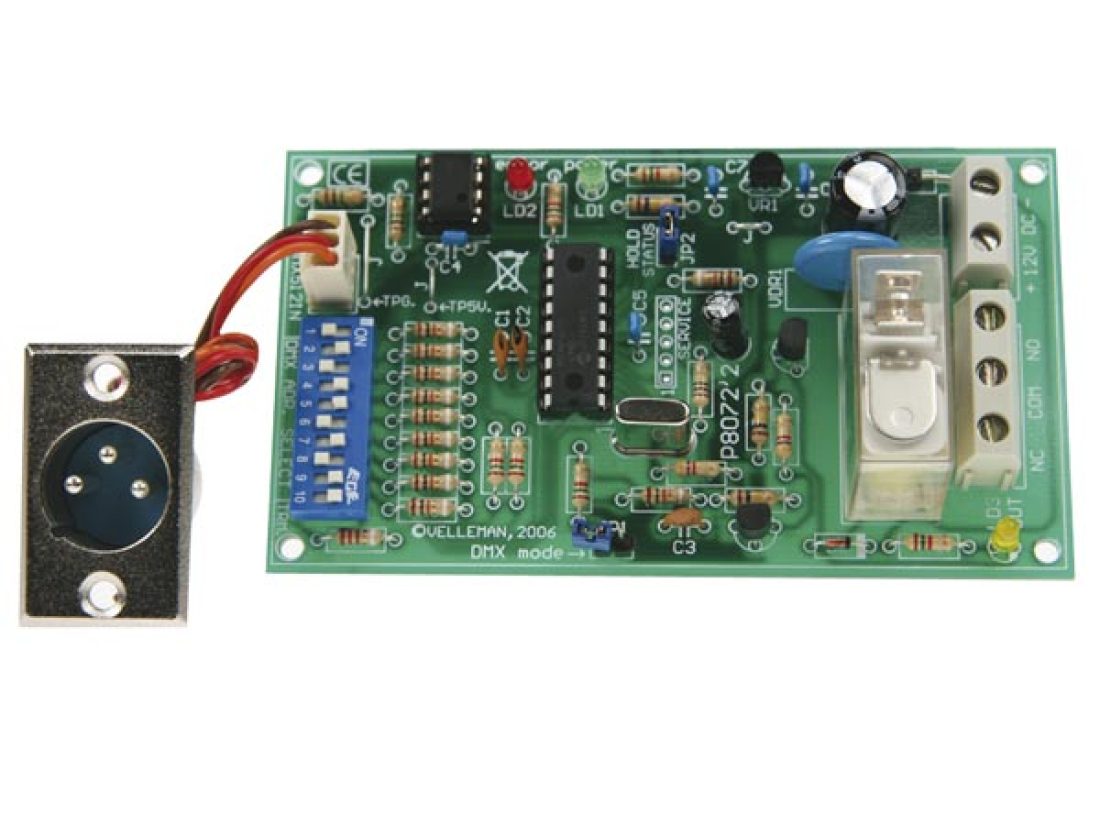

DMX Relaiskarte 12V DC max 8A K8072 Velleman Bausatz WHADDA WSL8072

Mit diesem Bausatz können Sie ein Relais über das weit und breit bekannte DMX512- Protokoll bedienen. Das Protokoll ist 1986 von USITT entwickelt worden und hat die Absicht, Dimmers, Scanners, Moving Heads und andere Beleuchtung mit einfacher Verdrahtung zu steuern. In vielen Fällen ist das Ein- und Ausschalten des Gerätes erforderlich. Hier kommt der K8072 ins Spiel. Der K8072 ist eigentlich ein über Bus gesteuerter Power Treiber. Das Relais wird eingeschaltet wenn der DMX-Wert für den eingestellten Kanal 140 gleicht oder höher ist. Das Relais wird ausgeschaltet wenn der DMX-Wert für den eingestellten Kanal 120 gleicht oder niedriger ist.

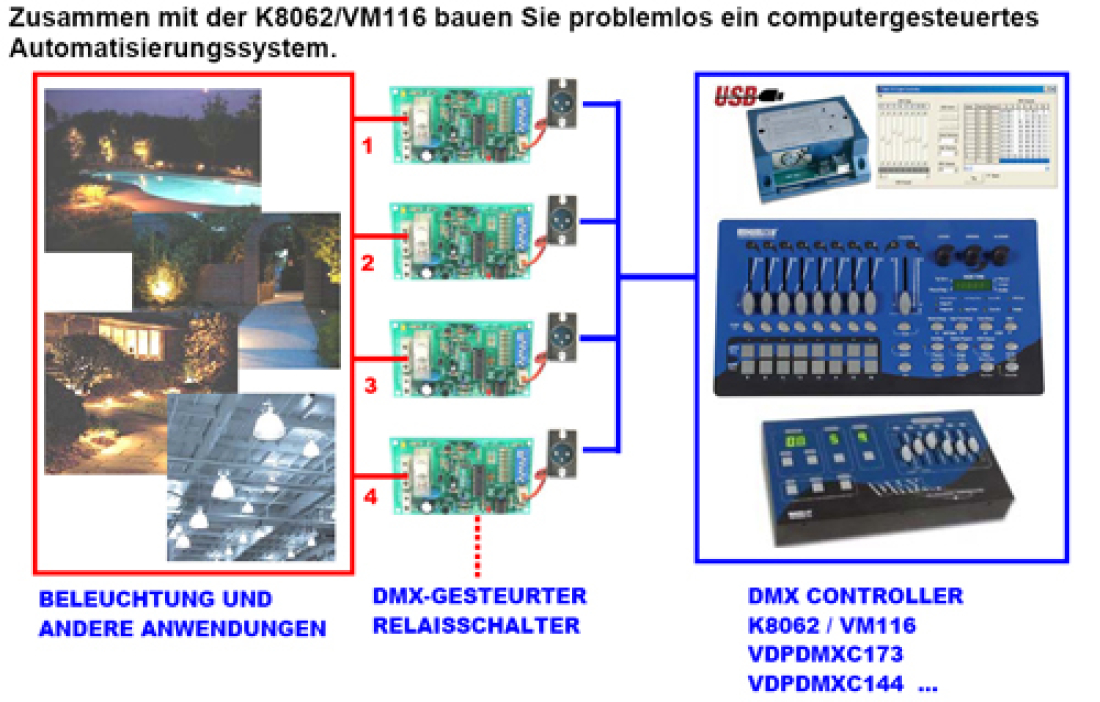

Zusammen mit der K8062 / VM116 bauen Sie problemlos ein computergesteuertes Automatisierungssystem.

Eigenschaften

• Systemadressen: 512 einzigartige Adressen über DIP-Schalter einstellbar
• Led-Anzeige für Stromversorgung, Ausgangsstatus des Relais und Fehlerstatus
• "Safe DMX data stream" führt eine Störung auf ein Minimum zurück
• "Relay hold"-Funktion wenn es einen Verlust vom DMX-Signal gibt
• Steuerung: DMX512, 3-pol. XLR-Anschluss (mitgeliefert)
• ist auch als vormontiertes Modul VM138 verfügbar

Technische Daten

• Schaltleistung: 8A
• Stromversorgung: 12VDC nicht-stabilisiert
• Verbrauch: max. 100mA
• Abmessungen: 105 x 60 x 30mm

Beschreibung zum Download --> K8072.PDF

Auch als fertig aufgebautes Modul lieferbar: https://www.luedeke-elektronic.de/product_info.php?products_id=5874

ANSCHLUSS
Schließen Sie die Last (Motor, Lampe oder Lampengruppe) über den Relaisausgang (SK3) an. Beachten Sie, dass die max. Schaltleistung bei einer ohmschen Last niedriger als 8A (bei 230V = 1900W) ist.
Schließen Sie das DMX-Signal an den Eingang “DMX IN” (SK2) an.
Bemerkung: Bei manchen DMX-Controllern ist die DMX-Polarität umgekehrt. Wenn dies der Fall ist, wechseln Sie DATA+ und DATA- aus.

Einstellen des DMX-Kanals :
Der DMX-Kanal oder die “DMX-Adresse” wird mit DIP-Schalter SW1 eingeschaltet. Der eingestellte DMX-Kanal ist zwischen 1 und 511 einstellbar. Kanal 0 wird nicht verwendet. Die Schalter 1 bis 9 bilden eine binäre Zahl, die den DMXKanal anzeigt. Schalter 1 ist LSB, und 9 ist MSB. Ändern Sie den DMX-Kanal also nur wenn der K8072 deaktiviert ist. Jedes Mal wenn Sie eine Einstellung ändern muss der Bausatz wieder aktiviert werden.

Besuchen Sie unsere Website, www.velleman.be, unter “Downloads” finden Sie ein geschicktes Hilfsprogramm, das auf grafischer Weise die Position der Schalter anzeigt und das Einstellen so vereinfacht!

Abschlusswiderstand:
Das DMX-Protokoll bedeutet, dass das letzte Gerät der Reihe mit einem Abschlusswiderstand von 120 ohm abgeschlossen werden muss. Dieser Bausatz hat schon einen Widerstand. Aktivieren Sie ihn wie folgt: Setzen Sie DIP-Schalter Nr. 10 auf “ON”. Sorgen Sie dafür, dass der Widerstand aller anderen Geräte ausgeschaltet ist. Stellen Sie DIP-Schalter Nr. 10 der anderen K8072 auf “OFF”.

1. Stellen Sie Schalter 10 von SW1 auf ON wenn Sie den K8072 als einziges angeschlossenes DMX-Gerät verwenden oder wenn der K8072 das letzte angeschlossene Gerät der Reihe ist. (siehe “Abschlusswiderstand”)
2. Schließen Sie eine 12V- (nicht) stabilisierte Spannung an den Eingang “12V DC”, (SK1) an und schalten Sie danach K8072 ein.
3. Die grüne “Power”-LED, LD1 leuchtet jedes Mal wenn die Leiterplatte aktiviert ist.
4. Wenn Sie jetzt den DMX-Wert vom eingestellten Kanal erhöhen, bis über 140, aktiviert sich das Relais und LD3 “OUT” leuchtet. LD3 erlischt wieder und das Relais wird wieder deaktiviert wenn der DMX-Wert unter 120 sinkt. Die Werte zwischen 120 und 140 dienen als Hysterese und verhindern dass, das Relais “prellt” (bouncing).

LD2 “Error”-LED-Funktionen:
LD2, die “Error”-LED hat nachfolgende Funktionen:
- Blinkt ein Mal bei der Aktivierung des K8072: Hiermit können Sie überprüfen, ob die CPU (Zentraleinheit) funktioniert.
- Blinkt langsam wenn kein DMX-Signal empfangen wird: Wenn diese LED blinkt gibt es keine Verbindung zwischen einem DMX-Controller und dem K8072. Die Polarität des DMX-Signals könnte falsch sein oder das Signal ist nicht kompatibel.
- Blinkt schnell wenn die DMX-Adresse auf "0 " steht und/oder die “Manual Override”-Funktion aktiv ist.

JP1: DMX-Modus:
- Im normalen Modus (JP2 nicht montiert) reagiert der K8072 jedes Mal, und also möglichst schnell auf den für ihn bestimmten DMX-Wert.
- Wenn der Fehlerkorrektur-Modus eingeschaltet ist (JP2 nicht montiert), bekommen Sie mehr Stabilität. Dies könnte nötig sein wenn Sie bestimmte Marken von DMX-Geräte verwenden. Dieser Modus überprüft den DMX-Wert 2 Mal nacheinander, ehe er den Status des Relais ändert. Der Nachteil ist, dass die Reaktion vom Relais langsamer wird wenn Sie den DMX-Wert schneller variieren lassen.

JP2: Relay-HOLD-Status :
- Wenn montiert : Relais wird deaktiviert wenn die DMX-Verbindung verbrochen wird.
- Nicht montiert : Relais behält seinen Status wenn die DMX-Verbindung verbrochen wird.

“Manual Override”- Funktion:
Ausnahmsweise muss das Relais aktiviert werden ohne dass es ein DMX-Signal gibt (z.B. Lampen überprüfen).

Gehen Sie wie folgt vor:
- Stellen Sie die DMX-Adresse auf “0”
- Montieren Sie Drahtbrücke JP1
- Schalten Sie die 12V-Spannung ein. Das Relais wird aktiviert ungeachtet des DMX-Wertes.
