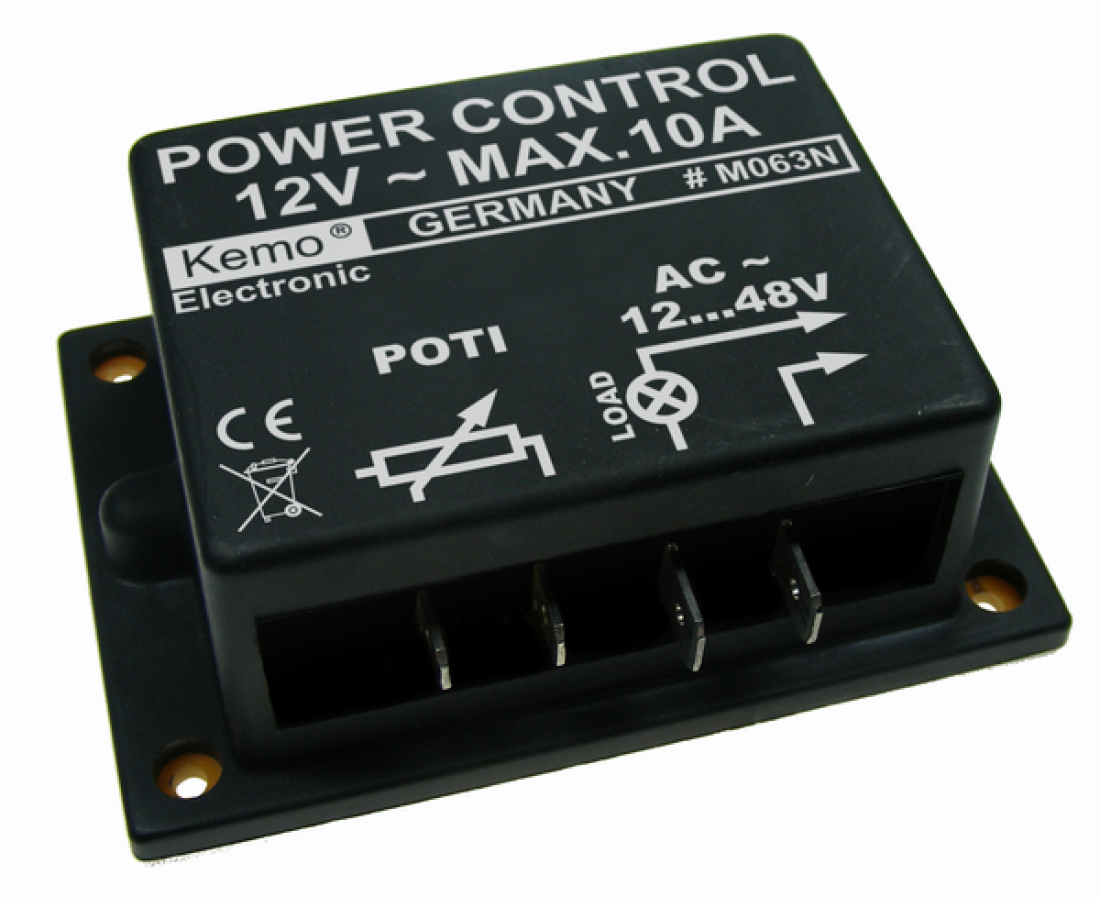

Dieser Leistungsregler regelt stufenlos 12 V~ Motoren (auch Gleichstrommotoren mit vorgeschaltetem Gleichrichter), Glühlampen, Heizungen usw. Nur zum Betrieb an einem 12 V~ Trafo (50...60 Hz), Eingangsspannung nicht für Gleichspannung DC (zb. Akkus)geeignet. Durch Austausch des Potentiometers können auch Spannungen wie 24 V~ (Poti mit 100 K linear) oder 48 V~ (Poti mit 220 K linear) geregelt werden. (entsprechendes Poti wird nicht mitgeliefert)
Technische Daten:
PDF-Beschreibung zum Download --> M063N.PDF
Aufbauanweisung:

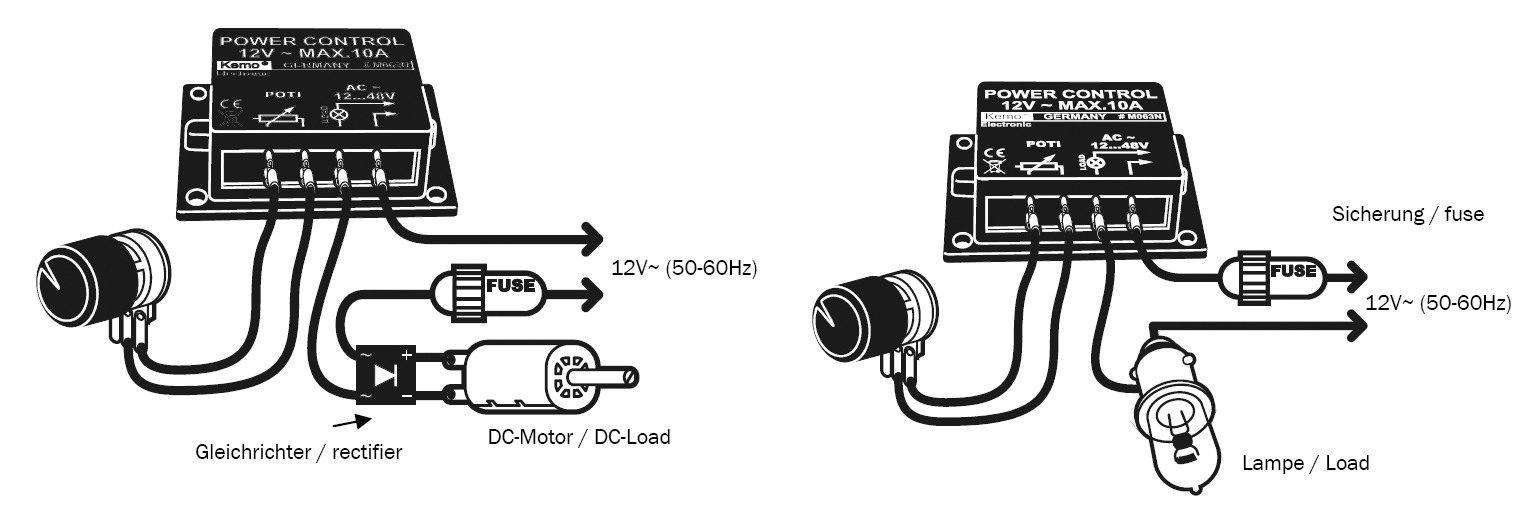

Das Modul wird gemäß Zeichnung angeschlossen. Es ist erforderlich, eine Sicherung gemäß Zeichnung einzufügen (liegt nicht bei)
Wichtig:
Die Kabel zum Trafo und zur angeschlossenen Last sollt en mindestens 0,75 qmm sein. Als Stromquelle dürfen Sie nur normale Eisenkern-Netzt ransformatoren 50..60 Hz verwenden, keine elektronischen Trafos (Sch altnetzteile, elektronische Halogentrafos). Der Dimmer arbeitet mit einem Triac im P hasenanschnitts-Verfahren. Geregelt werden können Lasten wie Glühlampen, Wechselspannungsmo tore, Heizungen. Sie können auch Gleichstrommotoren regeln, abe r dann muss vor dem Motor (hinter dem Dimmer) ein Gleichrichter geschaltet werden. Je nach Belastung erwärmt sich die Alu-Grundplatte des Moduls. Be i kleineren Lasten (max. 4 A) genügt es, das Modul gut belüft et aufzubauen. Bei größeren Lasten (max. 10 A) muss das Modul mit der Alu-Grundplatte auf eine größere kühlende Fläche gebaut werden (z.B. eine plane Metal lplatte ca. 15 x 15 x 0,5 cm). Sie müssen die Kühlfläche so dimensionieren, dass die Al u-Grundplatte des Moduls nicht heißer als 70°C wird.
Achtung:
zu hohe oder falsche Betriebsspannung, Überhitzung, Überlastun g oder Kurzschlüsse am Lastansc hluss führen zur sofortigen Zerst örung des Moduls. Da jedes Modul sorgfältig vor dem Versand geprüft wurd e, ist in diesen Fällen kein Kulanzersatz möglich.
Inbetriebnahme:
Wenn das Modul betriebsfertig aufgebaut wurde, kann die Betrieb sspannung eingeschaltet werden. Mit dem Potentiometer kann jetz t die Leis- tung von ca. 0 bis 90 % geregelt werden.
Bestimmungsmäßige Verwendung:
Elektronische Leistungsregelung von Lasten an Wechselspannungstrafos 50...60 Hz, 12...48 V~.
Wichtiger Montagehinweis:

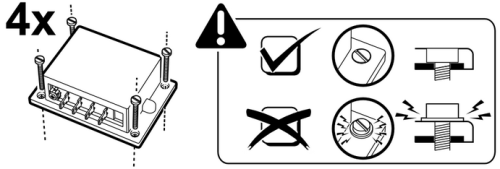

Je nach Belastung kann sich das Modul mehr oder weniger erwärmen. Die Wärme entsteht an der Alu-Platte am Boden des Moduls und muss gemäß Einbauanleitung unter bestimmten Umständen durch die Montage auf eine Kühlfläche gekühlt werden. Dabei ist es wichtig, dass das Modul mit 4 Schrauben M3 oder Blechschrauben 2,9mm plan auf ein kühlendes, planes Kühlblech montiert wird. Das kann auch die Rückwand eines Metallgehäuses sein. Wichtig ist, dass sich die Alu-Unterseite des Moduls dabei nicht verzieht! Sie dürfen also keine größeren Schrauben nehmen und die Löcher am Modul aufbohren. Die Schraubenköpfe müssen auf dem Blech des Moduls aufliegen und nicht auf dem Plastikrand des Moduls! Bei der Montage darf sich das Modul auch nicht verziehen (wenn der Untergrund nicht plan ist). Der Grund: Auf der Innenseite der Alu-Bodens des Moduls sind über einer dünnen Isolierschicht direkt die elektronischen SMD-Bauelemente aufgelötet und wenn sich der Aluboden des Moduls verzieht, lösen sich die Lötstellen und das Modul geht defekt. Bitte achten Sie auch darauf, dass die in der Beschreibung als maximal angegebene Temperatur der Bodenplatte nicht überschritten wird! Ansonsten muss eine größere Kühlplatte angeschraubt werden!
Technische Daten:
- Betriebsspannung: 12 V~ , 50...60 Hz (nur für normale Eisenkerntrafos, nicht für elektronische Trafos)
- Betriebsspannung: 12V ~ AC (Poti liegt bei), 24V ~ AC und 48V ~ AC(entsprechendes Poti muß ausgetauscht werden)
- Arbeitsweise: Phasenanschnitt
- Regelbereich: ca. 0...90 %
- Leistung max 10A bei Kühlung, ohne Kühlung max 4A
- Durchgehendes Kühlblech auf der Rückseite
- nur für ohmsche oder Induktive Lasten wie zb Motoren, Glühlampen, Heizungen usw
- mit zusätzlichem Gleichrichter am Ausgang können auch Gleichstrommotoren / Verbraucher geregelt werden
- Maße: ca. 87 x 60 x 32 mm (mit Befestigungsboden)
PDF-Beschreibung zum Download --> M063N.PDF
Aufbauanweisung:
Das Modul wird gemäß Zeichnung angeschlossen. Es ist erforderlich, eine Sicherung gemäß Zeichnung einzufügen (liegt nicht bei)
Wichtig:
Die Kabel zum Trafo und zur angeschlossenen Last sollt en mindestens 0,75 qmm sein. Als Stromquelle dürfen Sie nur normale Eisenkern-Netzt ransformatoren 50..60 Hz verwenden, keine elektronischen Trafos (Sch altnetzteile, elektronische Halogentrafos). Der Dimmer arbeitet mit einem Triac im P hasenanschnitts-Verfahren. Geregelt werden können Lasten wie Glühlampen, Wechselspannungsmo tore, Heizungen. Sie können auch Gleichstrommotoren regeln, abe r dann muss vor dem Motor (hinter dem Dimmer) ein Gleichrichter geschaltet werden. Je nach Belastung erwärmt sich die Alu-Grundplatte des Moduls. Be i kleineren Lasten (max. 4 A) genügt es, das Modul gut belüft et aufzubauen. Bei größeren Lasten (max. 10 A) muss das Modul mit der Alu-Grundplatte auf eine größere kühlende Fläche gebaut werden (z.B. eine plane Metal lplatte ca. 15 x 15 x 0,5 cm). Sie müssen die Kühlfläche so dimensionieren, dass die Al u-Grundplatte des Moduls nicht heißer als 70°C wird.
Achtung:
zu hohe oder falsche Betriebsspannung, Überhitzung, Überlastun g oder Kurzschlüsse am Lastansc hluss führen zur sofortigen Zerst örung des Moduls. Da jedes Modul sorgfältig vor dem Versand geprüft wurd e, ist in diesen Fällen kein Kulanzersatz möglich.
Inbetriebnahme:
Wenn das Modul betriebsfertig aufgebaut wurde, kann die Betrieb sspannung eingeschaltet werden. Mit dem Potentiometer kann jetz t die Leis- tung von ca. 0 bis 90 % geregelt werden.
Bestimmungsmäßige Verwendung:
Elektronische Leistungsregelung von Lasten an Wechselspannungstrafos 50...60 Hz, 12...48 V~.
Wichtiger Montagehinweis:
Je nach Belastung kann sich das Modul mehr oder weniger erwärmen. Die Wärme entsteht an der Alu-Platte am Boden des Moduls und muss gemäß Einbauanleitung unter bestimmten Umständen durch die Montage auf eine Kühlfläche gekühlt werden. Dabei ist es wichtig, dass das Modul mit 4 Schrauben M3 oder Blechschrauben 2,9mm plan auf ein kühlendes, planes Kühlblech montiert wird. Das kann auch die Rückwand eines Metallgehäuses sein. Wichtig ist, dass sich die Alu-Unterseite des Moduls dabei nicht verzieht! Sie dürfen also keine größeren Schrauben nehmen und die Löcher am Modul aufbohren. Die Schraubenköpfe müssen auf dem Blech des Moduls aufliegen und nicht auf dem Plastikrand des Moduls! Bei der Montage darf sich das Modul auch nicht verziehen (wenn der Untergrund nicht plan ist). Der Grund: Auf der Innenseite der Alu-Bodens des Moduls sind über einer dünnen Isolierschicht direkt die elektronischen SMD-Bauelemente aufgelötet und wenn sich der Aluboden des Moduls verzieht, lösen sich die Lötstellen und das Modul geht defekt. Bitte achten Sie auch darauf, dass die in der Beschreibung als maximal angegebene Temperatur der Bodenplatte nicht überschritten wird! Ansonsten muss eine größere Kühlplatte angeschraubt werden!
