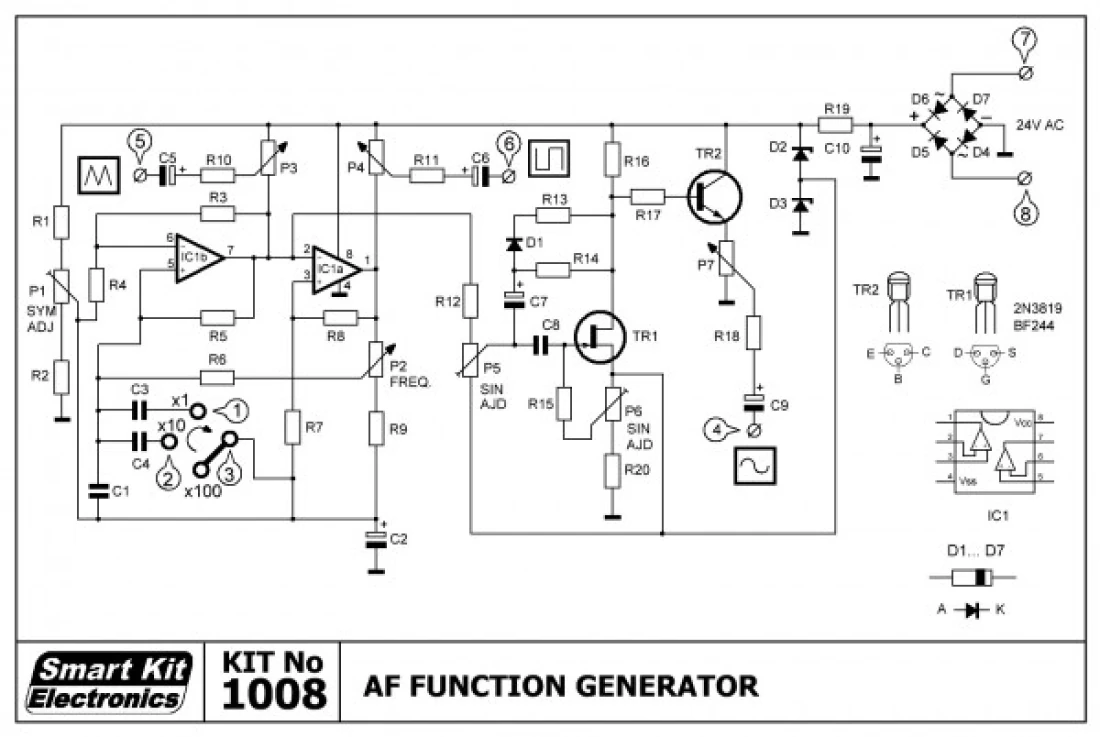

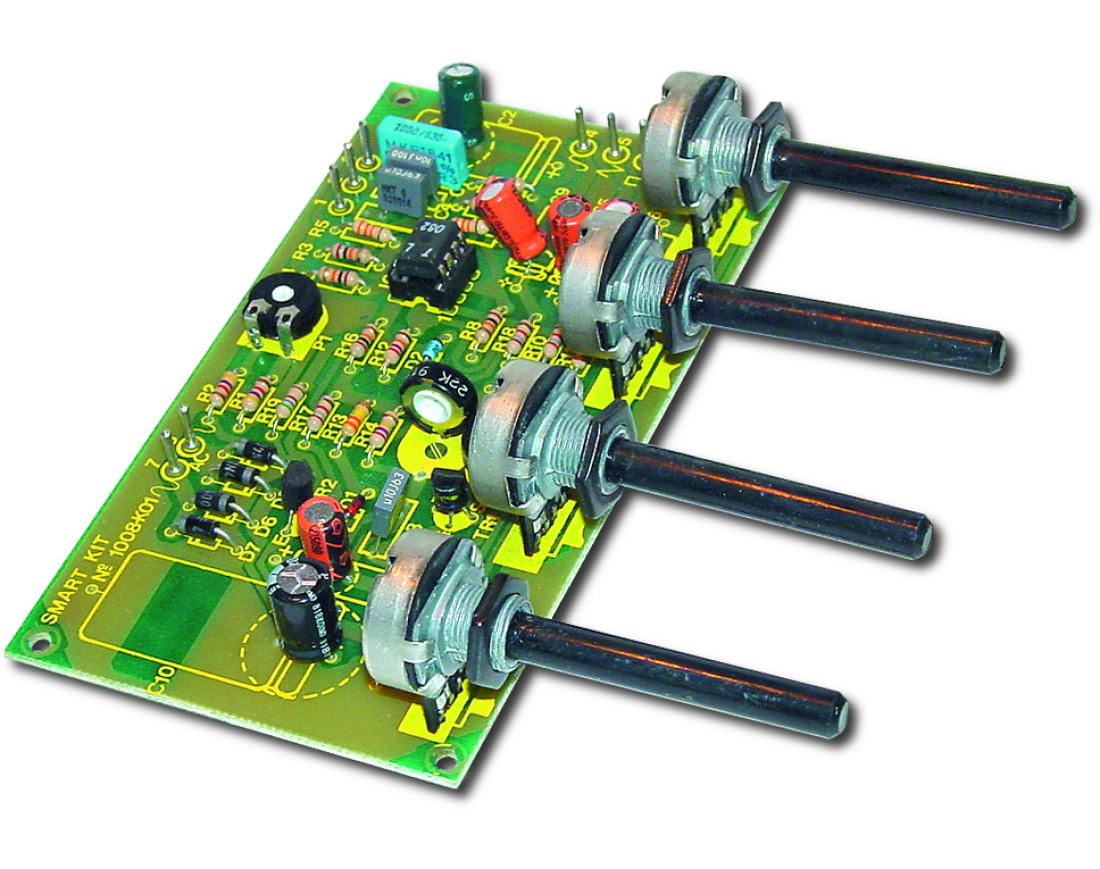

Ein Audio-Frequenzgenerator für den Frequenzbereich von 25 Hz - 25 kHz. Der Generator erzeugt drei verschiedene Wellenformen, sinusförmige, dreieckige (sägezahnartige) und rechteckige Kurven und hat seinen Anwendungsbereich im Labor für genaue Einstellungen. Er ist mit separaten Einstellern für jede Wellenform ausgestattet und kann ohne weiteres so eingestellt werden, daß er für jede Wellenform gleichzeitig genau gleiche Signale ausgibt.Er hat geringes Grundrauschen, genügend Ausgansspannung um einen Verstärker anzutreiben und ist sehr gebräuchlich für präzise Meßaufgaben.
- Betriebsspannung: 24 V AC
- Frequenzbereich: 25Hz - 25.000Hz (drei Bereiche A,B,C)
- Bereich A: 25Hz - 250Hz
- Bereich B: 250Hz - 2500Hz
- Bereich C: 2500Hz - 25000Hz
- Grundrauschen: 0,5%
- Ausgangsspannung: 4V RMS (10V ss ) Sinus + Dreieckform
- Ausgangsspannung: 10V RMS (16V ss) Rechteckwelle
- Max. Stromaufnahme: 15-20mA
- Ausgangsimpedanz: 600Ohm
- verwendeter IC laut Stückliste: TL082 oder LF353 dual OP-AMP IC
- Platinengröße: 68mm x 120mm
