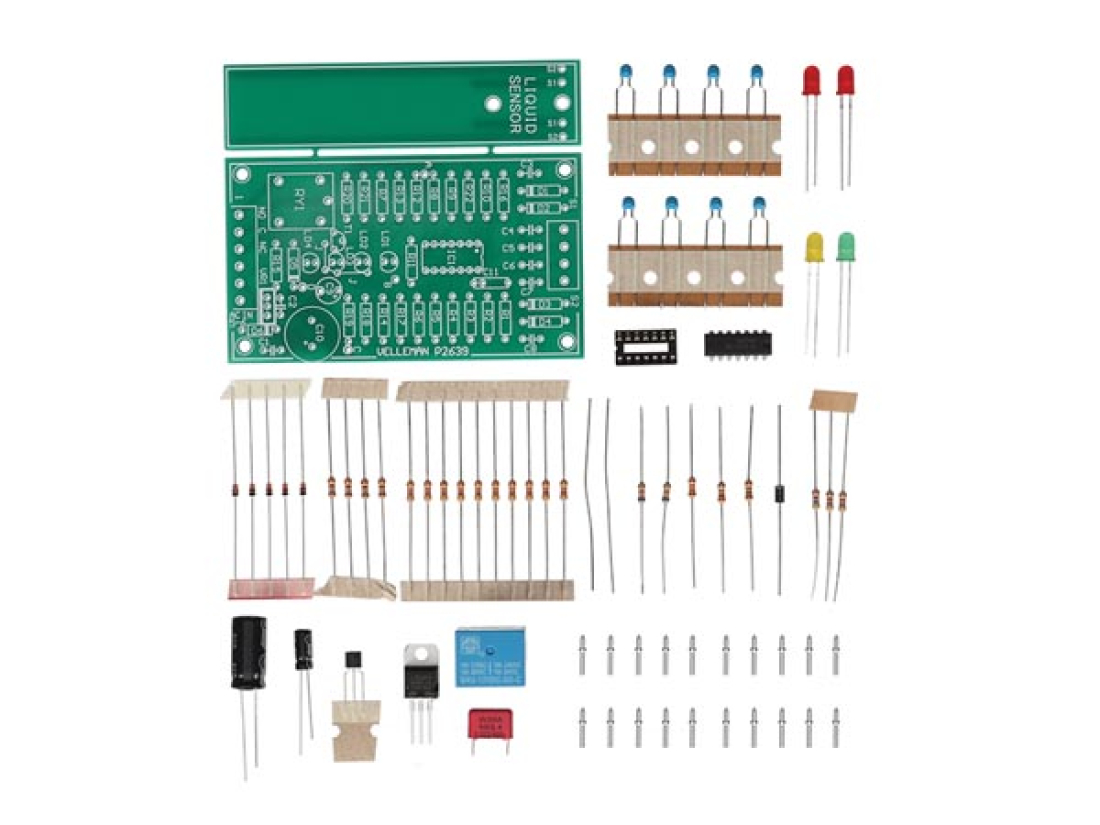

Vergessen den Wasserhahn zuzudrehen, undichte Waschmaschinen, fallender Wasserspiegel in Ihrem Aquarium, Regenwassertank plötzlich leer oder übergelaufen, Wasser im Keller usw. Solche Situationen sind oft Ursache des Ärgers und finanzieller Belastungen. Vorbeugen ist besser als Heilen! Benutzen Sie diesen Flüssigkeitsstandmelder. Dieses Gerät wird durch seine flexible Einsatzmöglichkeiten gekennzeichnet: LED-Anzeige des aktuellen Flüssigkeitsstandes : NIEDRIG, MITTEL, HOCH. Steuerung. Das Relais schaltet eine Pumpe oder ein Ventil ein um den Flüssigkeitsstand zwischen NIEDRIG und HOCH zu halten. Alarm: Jeder zu hohe oder zu niedrige Flüssigkeitsstand (einstellbar) wird über einen lautstarken Signalton oder andere Alarmanlage gemeldet.
TEST
Bei Speisung mit einer Gleichspannung (16 bis 18 VDC), Abb. 1.0 :
Die positive Klemme der Stromversorgung mit dem Leiterplattenstift verbunden werden, der sich am nähesten beim Leiterplattenaufdruck 'AC IN' befindet; die negative Klemme muss mit dem Stift gleich daneben verbunden werden.
Bei AC-Speisung (12 bis 14V Transfo)ist, Abb. 2.0 :
Die Anschlussreihenfolge beliebig.
Bei guter Funktion wird nur die Leuchtdiode LD3 ('TIEFER PEGEL') aufleuchten.
- Schließen Sie die zwei Stifte des Sensors für niedrigen Füllstand S2 mit einem Draht kurz. Jetzt darf nur die LED LD2 (MITTLERER FÜLLSTAND) aufleuchten, Abb.3.0.
- Schließen Sie die zwei Stifte des Sensors für hohen Füllstand S1 auch kurz; nur die LEDs LD1 und LD4 dürfen aufleuchten, Abb 3.1.
- Brechen Sie den Kurzschluss des Sensors S1 ab, nur LD2 und LD4 dürfen aufleuchten, Abb. 3.2.
- Brechen Sie zum Schluss auch den Kurzschluss des Sensors S2 ab, nur LD3 darf aufleuchten, Abb. 3.3
ANWENDUNG
Für die Anwendung als Pegelregler/Anzeiger und Alarm wenn feucht oder trocken müssen 1 oder 2 Sensoren angeschlossen werden. Ein Sensor besteht einfach aus 2 getrennten elektrischen Leitern; Beispiele: 2 Metalldrähte, 2 metallisierte Leiters auf einer Leiterplatte, ein Phonostecker und dergleichen mehr. Eine Leiterplatte mit zwei Sensoren, S1 ('HOHEM PEGEL') und S2 ('TIEFEM PEGEL'), ist mitgeliefert.
Wenn das Niveau Unterscheid zwischen S1und S2 zu gross ist, machen sie die Sensor Leiterplatte ein wenig kurzer, Abb. 4.0. Umgekehrt können Sie die Entfernung zwischen den zwei Niveaus vergrößern, indem Sie den Streifen von S2 mit 2 Drahtstücken (blank) verlängern, Abb. 5.0.
Technische Daten
- Stromversorgung: 12-14VAC oder 16-18VDC / 100mA
- drei Leuchtdioden zeigen den Flüssigkeitspegel an, nämlich 'TIEF', 'MITTE', 'HOCH'
- Das Relais schaltet eine Pumpe und/oder Ventil ein und ab, um das Flüssigkeitspegel zwischen der Pegel 'TIEF' und 'HOCH' zu halten
- wenn der Sensor trocken oder nass (nach eigener Wahl) fühlt, so wird der Ausgang in den Alarmzustand geschaltet, und werden zB. eine Schelle, eine Kojak Sirene K2604 etc aktiv
- Relaisausgang: 240V / 3A max.
- Abmessungen:
- Steuerungsplatine: 104 x 60mm
- Sensorplatine: 104 x 25mm
TEST
Bei Speisung mit einer Gleichspannung (16 bis 18 VDC), Abb. 1.0 :
Die positive Klemme der Stromversorgung mit dem Leiterplattenstift verbunden werden, der sich am nähesten beim Leiterplattenaufdruck 'AC IN' befindet; die negative Klemme muss mit dem Stift gleich daneben verbunden werden.
Bei AC-Speisung (12 bis 14V Transfo)ist, Abb. 2.0 :
Die Anschlussreihenfolge beliebig.
Bei guter Funktion wird nur die Leuchtdiode LD3 ('TIEFER PEGEL') aufleuchten.
- Schließen Sie die zwei Stifte des Sensors für niedrigen Füllstand S2 mit einem Draht kurz. Jetzt darf nur die LED LD2 (MITTLERER FÜLLSTAND) aufleuchten, Abb.3.0.
- Schließen Sie die zwei Stifte des Sensors für hohen Füllstand S1 auch kurz; nur die LEDs LD1 und LD4 dürfen aufleuchten, Abb 3.1.
- Brechen Sie den Kurzschluss des Sensors S1 ab, nur LD2 und LD4 dürfen aufleuchten, Abb. 3.2.
- Brechen Sie zum Schluss auch den Kurzschluss des Sensors S2 ab, nur LD3 darf aufleuchten, Abb. 3.3
ANWENDUNG
Für die Anwendung als Pegelregler/Anzeiger und Alarm wenn feucht oder trocken müssen 1 oder 2 Sensoren angeschlossen werden. Ein Sensor besteht einfach aus 2 getrennten elektrischen Leitern; Beispiele: 2 Metalldrähte, 2 metallisierte Leiters auf einer Leiterplatte, ein Phonostecker und dergleichen mehr. Eine Leiterplatte mit zwei Sensoren, S1 ('HOHEM PEGEL') und S2 ('TIEFEM PEGEL'), ist mitgeliefert.
Wenn das Niveau Unterscheid zwischen S1und S2 zu gross ist, machen sie die Sensor Leiterplatte ein wenig kurzer, Abb. 4.0. Umgekehrt können Sie die Entfernung zwischen den zwei Niveaus vergrößern, indem Sie den Streifen von S2 mit 2 Drahtstücken (blank) verlängern, Abb. 5.0.
