Preview: Velleman Elektronik Bausatz K8084 Hifi Vorverstärker 12V 3Hz - 500kHz Bausatz Velleman K8084 VK8084

Hifi Vorverstärker 12V 3Hz - 500kHz K8084 Velleman Bausatz WHADDA WSAH8084

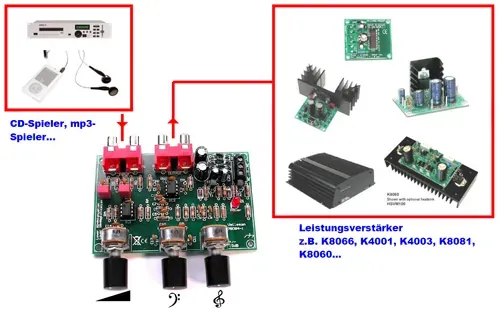

Wenn Sie einen unserer Verstärker (klein oder groß) verwenden, so brauchen Sie immer eine Lautstärke - und vorzugsweise auch eine Klangregelung. Dieser Satz wird mit allen Eingangs- und Ausgangsanschlüsse und Potentiometern geliefert. Außerdem können Sie auch das Eingangssignal verstärken oder dämpfen.

Beschreibung:

Lautstärke und Klangregelungvorverstärker
Stereo-Lautstärkeregelung
Stereo Bass- und Höhenregelung
Potentiometer für Bässe und Höhen mit Rastung in der Mitte
Anpassbare Dämpfung oder Verstärkung
Lieferung mit Knöpfe
Stromversorgung 2x 12V AC Wechselstrom (passender 230V Netz-Trafo siehe unten unter Zubehör/Erweiterung)
nicht für 1x 12V DC Gleichstrom wie zb im Auto, an einer Batterie usw geeignet!
Leistungsaufnahme ca 100mA

Technische Daten:

Spannungsversorgung: 2 x 12V AC
Leistungsaufnahme: 100mA
Frequenzbereich: 3Hz - 500kHz (-3dB)
Standard Verstärkung: x1
Signal- / Rauschabstand: 98dB
Klirrfaktor: < 0.005% (@1KHz)
Max. Leistung: 5V RMS
Klangregelung:
+ und -15dB @ 20Hz
+ und -15dB @ 15kHz
Eingangsimpedanz: 50k Ohm
Abmessungen Platine: 105 x 70mm

ACHTUNG: Auf Grund von Umweltschutz stellt Velleman immer mehr Anleitungen und Beschreibung nur noch in Digitaler Form zur Verfügung. Es wird nur noch ein Infozettel mit dem Hinweis beigelegt, das die Anleitungen und Bestückungspläne heruntergeladen werden müßen von der Vellemanseite. Wir bieten Ihnen diese Downloads hier sofort zum Download mit an. Zum Öffnen und Ansehen benötigen Sie den Adobe Acrobat Reader oder vergleichbar.

DOWNLOAD: Mehrsprachige Beschreibung zum Bestückungsplan Deutsch ---> K8084.PDF

DOWNLOAD: Bestückungsplan-Schaltplan in Englisch ---> K8084.PDF

Velleman Group nv
Legen Heirweg 33
B-9890 GAVERE
Belgium (Europe)

Tel.: +32 (0)9 384 36 11

Internet: https://www.velleman.eu

Allgemeine Umweltinformationen ---> Download
