Batteriewächter Statusanzeige 12V DC M188 Modul Kemo
Batteriewächter Statusanzeige 12V DC M188 Modul Kemo
Zeigt in 5 Stufen mit 3 LED's den aktuellen Ladezustand eines 12 V Akkus an. Damit ist eine leichte Kontrolle des Akkus möglich und eine Tiefentladung kann verhindert werden. Außerdem wird geprüft, ob der Akku in Ordnung ist und dieser vom Ladegerät die volle Ladespannung annimmt. (Wenn der Batteriewächter während des Ladevorgangs an der Batterie angeschlossen ist.) Der Batteriewächter ist für die Überwachung eines Akkus im geschlossenen, aktiven Stromkreis konzipiert. Äußerst geringer Eigenverbrauch von weniger als 4,9 mA!
Aufbauanweisung:

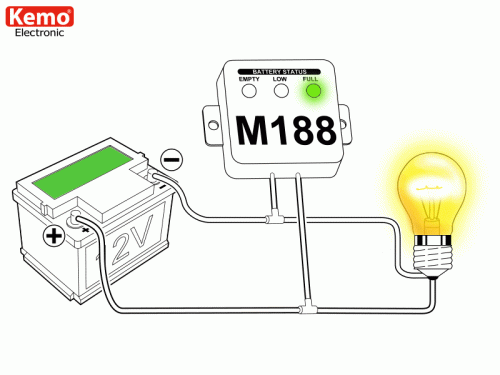

Das Modul wird an einer gut sichtbaren Stelle an dem akkubetriebenen Gerät befestigt. Die beiden Anschlüsse des Anzeigemoduls werden so mit dem Akku verbunden, das das Modul nur dann eingeschaltet ist, wenn das zu überwachende Gerät auch eingeschaltet ist. Also z.B. bei Krankenfahrstühlen an den Einschalter für den Krankenfahrstuhl anschließen. Das ist erforderlich, damit die Anzeige des Moduls nicht ständig eingeschaltet ist und den Akku bei Nichtgebrauch unnötig mit Strom belastet (das Modul braucht < 0,0049 A). Auch sollte das Modul so angeschlossen werden, dass zwischen dem Akku und dem Modul immer eine Sicherung geschaltet ist (z.B. die Fahrzeugsicherung). Falls keine Fahrzeugsicherung in Ihrem Akku-Fahrzeug vorhanden ist, schalten Sie bitte eine eigene Sicherung 0,1 A vor. Bitte achten Sie darauf, dass der zu überwachende Akku tatsächlich 12 V hat! Das Modul zeigt bei anderen Akkus (z.B. 24 V) falsche Werte an!
Inbetriebnahme:
Bei richtigem Einbau und richtigem elektrischem Anschluss zeigt das Modul den Batteriezustand an, sobald das Gerät eingeschaltet wurde.
Anmerkung zu den Anzeigewerten:
Die grüne LED leuchtet nur bei Spannungen > 12,7 V. Wenn Batterien vom Ladegerät abgetrennt wurden, fällt die Spannung, je nach Akku, auf eine Spannung von 12,5 - 13,3 V runter. Es kann also sein, dass bei Ihrem vollgeladenen Akku die Anzeige gelb/grün ist. Das ist in Ordnung. Sie können an der Anzeige, wenn diese nur „grün“ während des Ladens leuchtet erkennen, dass der Akku noch in Ordnung ist. Schlechte oder defekte Akkus lassen sich oftmals nicht auf höhere Spannungen als 12V aufladen und dann leuchtet auch die grüne LED nicht, wenn der Akku noch am Ladegerät ist und schon voll sein müsste.
Schaltungsbeschreibung:
Das Modul misst die Spannung am Akku und zeigt das Ergebnis in 5 Schritten mit den 3 eingebauten LEDs an: Grün - Grün/Gelb - Gelb - Rot/Gelb - Rot.
Checkliste für Fehlersuche:
Wenn keine Anzeige erfolgt, dann kann das folgende Ursachen haben:
1. Sie haben die beiden Anschlussdrähte vertauscht (Plusanschluss und Minusanschluss vertauscht)
2. Die Batterie hat eine Spannung von < 3 V
Bestimmungsmäßige Verwendung:
Kapazitätsüberwachung von 12 V Akkus in akkubetriebenen Fahrzeugen, Lampen usw.
- Betriebsspannung 10,4V - 15,5V
- Eigenstromverbrauch ca. < 4,9mA
- Anzeige: 3 LEDs für: Voll (grün), Schwach (gelb), Leer (rot)
- Messbereichseinteilung: Rot = < 10,4 V, Gelb/Rot = 10,5 - 10,8 V, Gelb = 10,9 - 12,2 V, Gelb/Grün = > 12,3 - 12,6 V, Grün = > 12,7 V (Toleranz: max. 5%)
- Abmessung: ca. 40 x 40 x 13 mm (ohne Befestigungslaschen)
