LED Konstantstrom 4 - 30 V= M142 Kemo

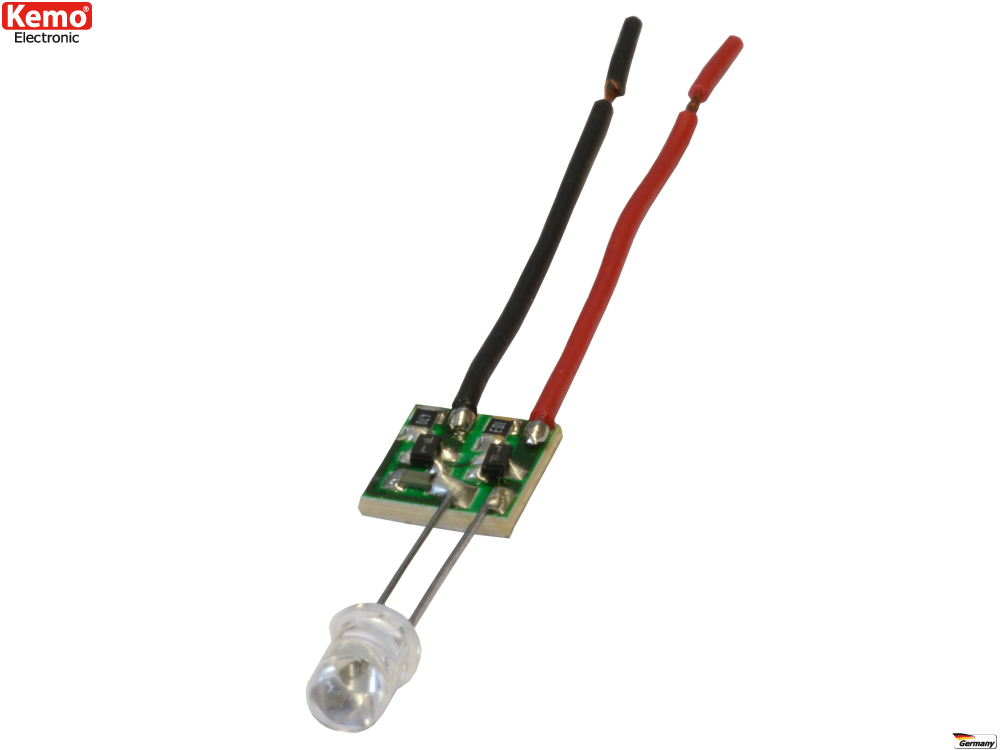

Diese LED mit der angelöteten Konstantstrom-Elektronik kann an beliebigen Spannungen zwischen 4...30 V= angeschlossen werden. Die LED leuchtet immer weitgehend gleich hell und hat eine Stromaufnahme von ca. 15 mA. Es ist kein zusätzlicher Vorwiderstand erforderlich. Die mitgelieferte LED kann gegen eine beliebige andere LED ausgetauscht werden. Es können auch mehrere LED's in Serie geschaltet werden.

Technische Daten:

• Betriebsspannung: 4...30 Volt=
• Stromaufnahme: 15 mA
• Maße: ca. ca. 10 x 13 mm

PDF-Beschreibung zum Download --> M142N.PDF

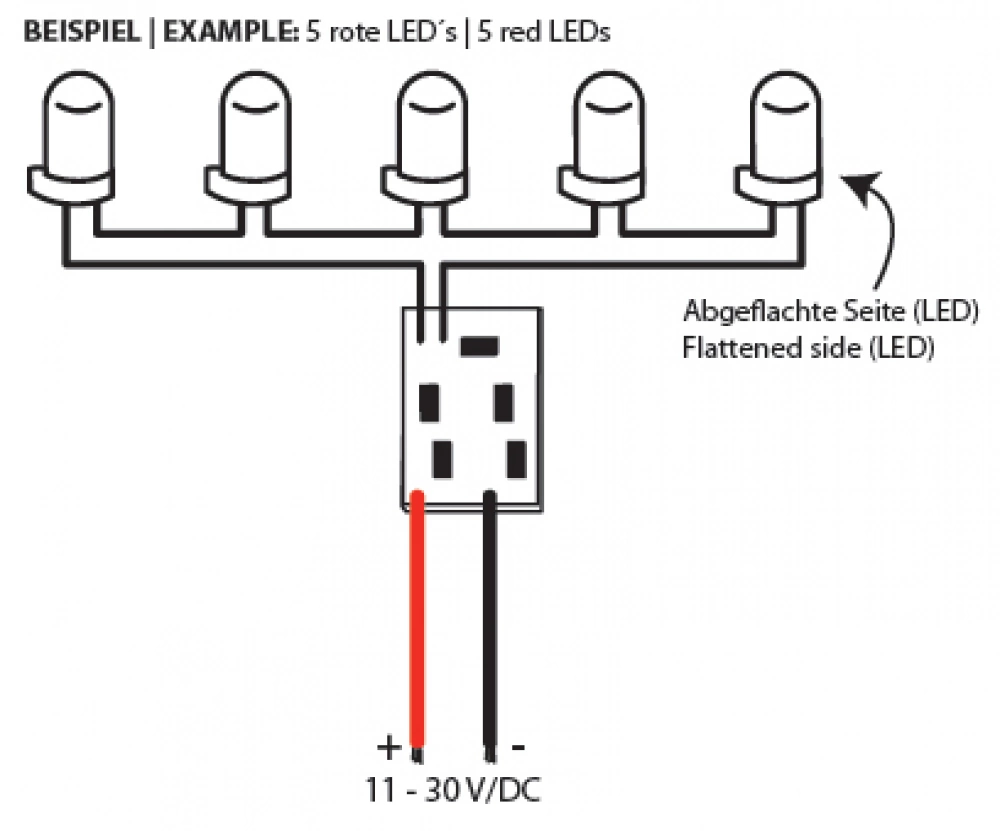

Wenn mehrere LED`s an einer Platine betrieben werden sollen, dann muss je nach Stückzahl der LED`s die Betriebsspannung angehoben werden. LED`s haben je nach Farbe unterschiedliche Betriebsspannungen (Rot: 1,6 V, Grün: 2,1 V, Blau + Weiß: 3 V). Sie müssen rechnen: Grund-Betriebsspannung 3 V plus Anzahl der LED`s ergibt die Mindest-Betriebsspannung. Beispiel: Sie schließen 5 rote LED`s an eine Platine an. Dann rechnen Sie 3 V + 5 x 1,6 V (8 V) ergibt insgesamt 11 V . Die Mindest-Betriebsspannung, damit alle 5 rote LED`s leuchten, ist also 11 V (Sie können also Spannungen zwischen 11 - 30 V anschließen). Bitte beachten Sie, dass die LED`s immer in Serie geschaltet werden, dabei die Polarität der einzelnen LED`s beachten und nie die maximale Betriebsspannung von 30 V überschreiten!
