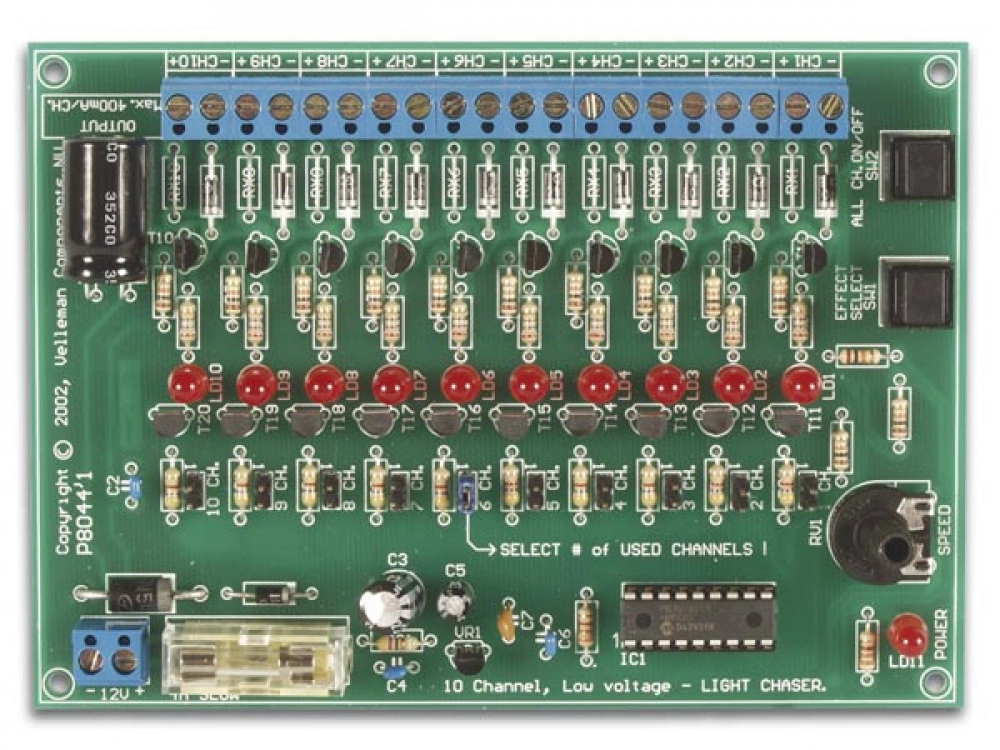

Lichteffekt Generator 12V 10 Kanäle je max 400mA VM120 Velleman

• Mikrocomputer gesteuerte Lichteffektschaltung für 10 verschiedene Programme plus Zufallsgenerator

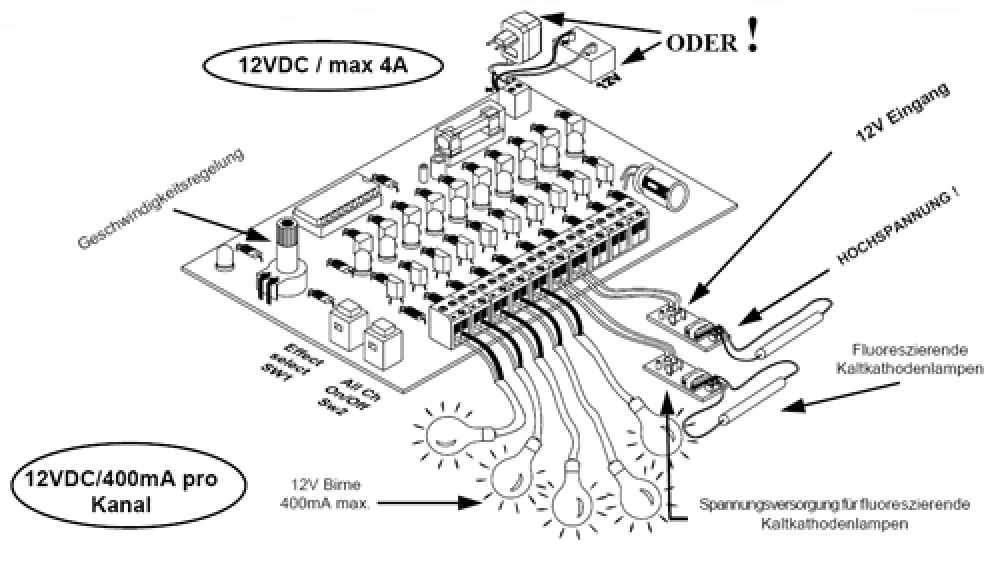

• zehn 12V/400mA-Ausgänge zur Ansteuerung von Kaltkathoden-Leuchtstoffröhren (über FLPS-Adapter), Glühlampen, LEDs und Solid-State-Relais,...
• für Leuchtreklame, Festbeleuchtung, Discotheken, als Blickfang...
• 10 vorprogrammierte Effekte über Druckknopf wählbar
• die Zahl der verwendeten Kanäle ist einstellbar
• der zuletzt verwendete Lichteffekt wird in einem nicht-flüchtigen Speicher gespeichert
• regelbare Geschwindigkeit
• LED-Anzeige pro Ausgang
• kann im Wagen vewendet werden (12V)
• Mit DC/AC-Wandler auch für Leuchtstofflampen geeignet
• Änderungsgeschwindigkeit und Zahl der aktiven Kanäle ist einstellbar
• optional: Adapter: PSS1255 (12V Ausgang 5.5A)

Technische Daten

• Stromversorgung: 12VDC
• Ausgänge: 12V DC / 400mA pro Kanal (Gesamtwert : max 4A)
• Abmessungen: 140 x 100 x 27mm (5.5" x 3.9" x 1.1")

Auch als Bausatz erhältlich: K8044

PDF-Beschreibung zum Download --> VM120.PDF



Im Video zeigen wir Euch einen kleinen Einblick in die Funktionsweise und Abläufe des Effektgenerators. Wir haben am Ausgang kleine 12V Glühlämpchen angeschlossen (sehen aus wie LEDs sind aber keine!). Die Ausgänge schalten direkt 12V DC durch und können maximal mit 400mA belastet werden, LEDs können mit entsprechendem Vorwiderstand angeschlossen werden und sonst alles was 12V benötigt und nicht mehr Leistung wie 400mA zieht. Über den Wahltaster können die einzelnen Effekte abgerufen werden. Der letzte Effekt beibt nach Spannungsunterbruch gespeichert. Über den Drehpoti kann die Geschwindigkeit geregelt werden. Die roten Statusleds zeigen den gerade aktiven Kanal an. Ein weiterer Taster dient zum Ausschalten oder alle Kanäle dauerhaft an.

Durch Kaskadierung mehrere Lampen an den Ausgängen können viele schöne Effekte erziehlt werden.

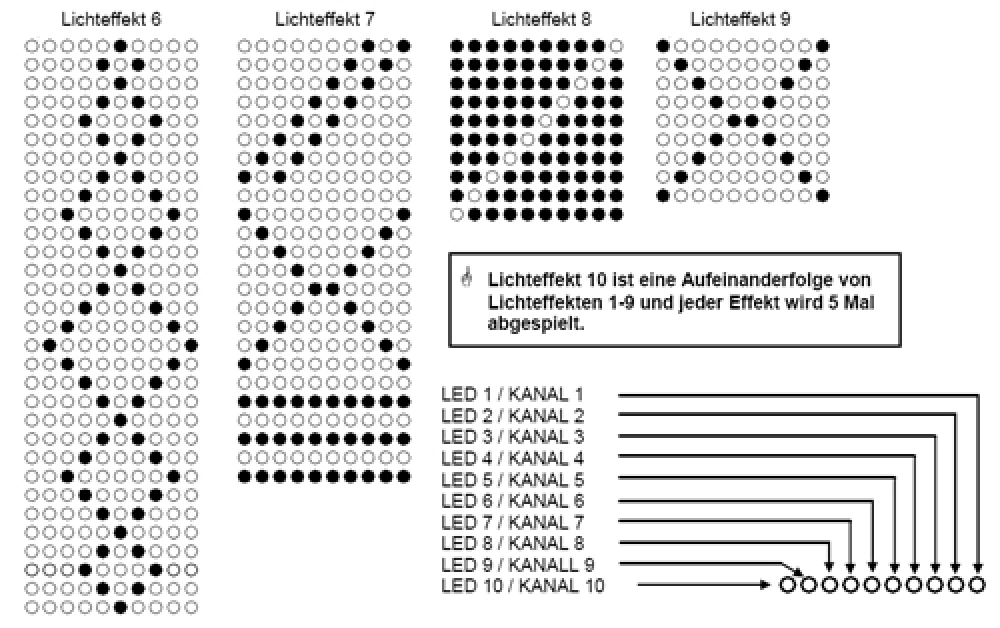

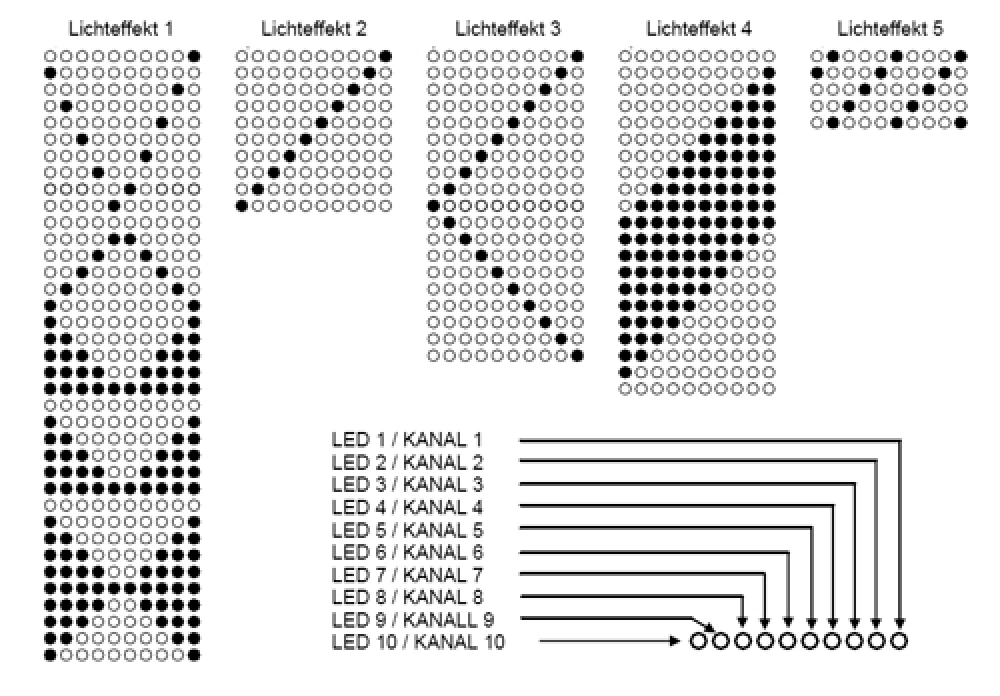

Lichteffekt wählen:
Mit der Drucktaste SW1 ‘Effect select’ können Sie aus 10 Programmen wählen. Halten Sie SW1 eingedrückt um zu sehen, welcher Effekt im Moment selektiert ist; die LED dieses Effektes leuchtet auf. Der Lichteffekt fängt an wenn Sie SW1 loslassen. Drücken Sie kurz SW1 wenn Sie den nächsten Effekt wählen möchten. Mit SW2 können Sie alle Kanäle zur gleichen Zeit ein- und ausschalte n. Drücken Sie SW1 um den Lichteffekt erneut zu starten. Sie können die Geschwindigkeit des Lichteffektes mit RV1 regel n. Der zuletzt gewählte Effekt wird gespeichert wenn die Spannungsversorgung ausfällt.

Lichteffekt willkürlich wählen
Halten Sie die Drucktaste SW2 während des Anschlusses der Spannungsversorgung eingedrückt. (Die anderen Lichteffekte werden nicht funktionieren!).
