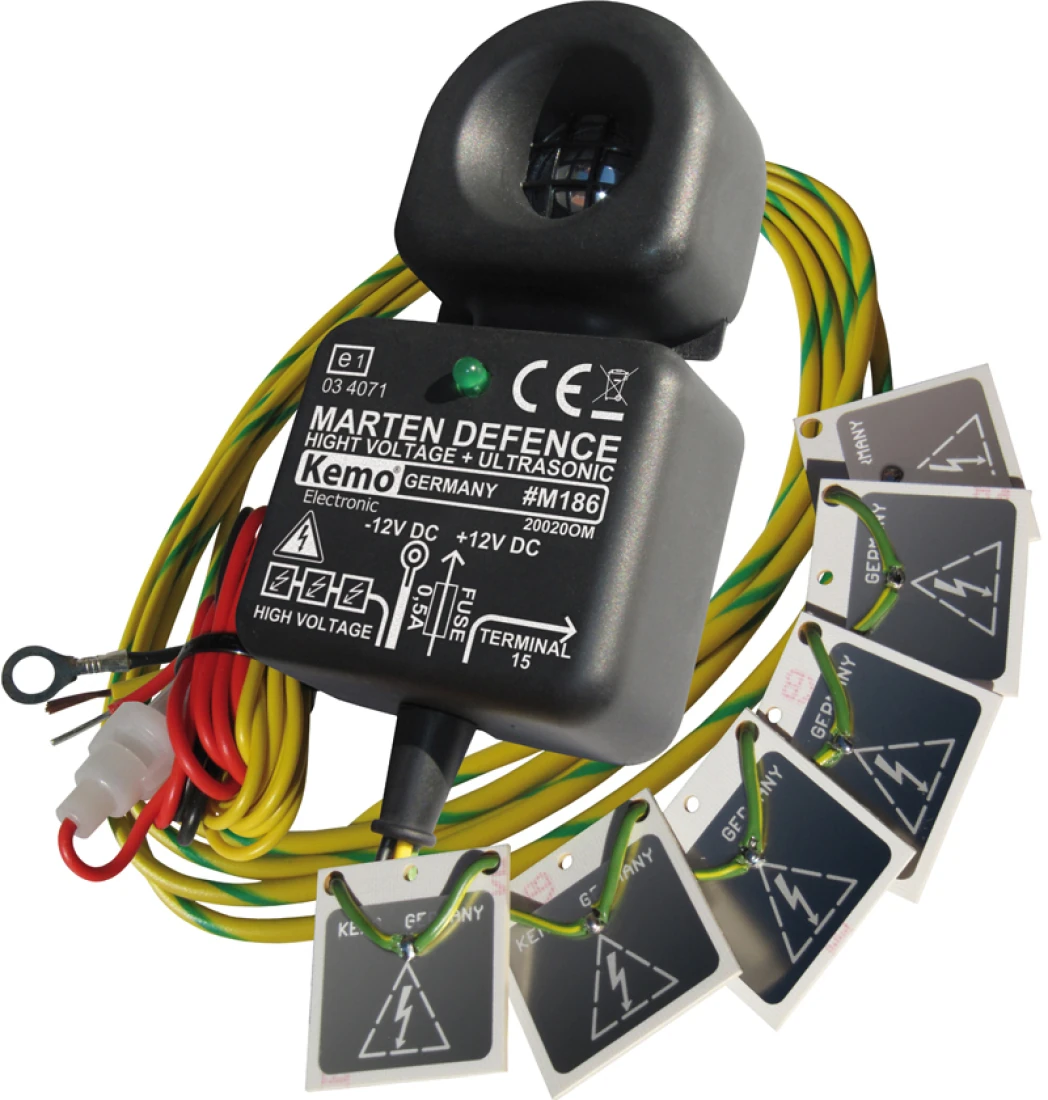

Marderschutz Marderabwehr KFZ Anti Marder 12V Ultraschall und Hochspannung M1...

Der Nachfolger vom bekannten und bewährten Kemo Modul Marderscheuche M115N . Die neue Version wurde komplett überarbeitet und verbessert. Das Gerät erzeugt ein akustisches Signal mit einer Frequenz von 22 kHz. Diese ultrahohe Frequenz ist für Menschen nicht hörbar, jedoch wird sie von Mardern als sehr störend wahrgenommen,dass sie dieses Fahrzeug meiden werden. Zudem werden sechs Hochspannungsplättchen mit einer anliegenden Spannung von 200-300 Volt an biß-gefährdeten Stellen im Motorraum installiert. Sollte der Marder nicht schon durch die Pfeiftöne vertrieben werden,so verlässt er spätestens bei Berührung mit den Hochspannungsplatten den Motorraum. Das Tier wird durch die Stromschläge nicht getötet. Es hat während der erneuten Aufladezeit der Platten Zeit diesen Ort zu verlassen. Das Gerät überzeugt zudem durch seine äusserst geringe Stromaufnahme <0,005 A (5mA!) und schaltet sich zudem bei niedriger Batteriespannung <11,5 Volt automatisch ab (macht somit die Batterie keinesfalls leer) !

Technische Daten:

• Betriebsspannung: 12V - 15V DC
• Stromaufnahme durchschnittlich: < 5 mA (weniger als die Selbstentladung eines ruhenden Auto-Akkus)
• Abschaltautomatik: bei Batteriespannung < 11,5 V (± 5 %) sinkt
• Ausgangsspannung der Hochspannungsplatten: ca. 200....300 V =
• Schalldruck: max. ca. 100 dB ± 15 %
• Ultraschallfrequenz: ca. 22 kHz ± 10 %
• Abstrahlwinkel Ultraschall: ca. 150 Grad
• Lautsprecher: Keramik-Spezial-Piezolautsprecher mit Alu-Kalottenmembran
• Temperaturbereich: ca. - 25°C bis + 80°C
• Funktionsanzeige: blinkende LED (ca. alle 5-12 Sek.)
• Maße Grundgerät: ca. 125 x 70 x 31 mm (ohne Kabeleinführung)
• Kabellänge Hochspannungskabel: 2 x ca. 1,9 m (± 10 %)
• Hochspannungskontaktplatten: 6 Stück, je ca. 40 x 40 x 1,5 mm
• Sicherung im Sicherungshalter: 500 mA
• Für Fahrzeuge mit CAN-Bus geeignet
• Kabel für Klemme 15 (Zündungsplus): Wenn dieses Kabel mit "Plus" verbunden ist, schaltet die Marderscheuche ab. Wenn es mit Minus verbunden ist oder kein Signal bekommt, schaltet sie ein
• Mögl. Zubehör: Masse-Matte Z115

TIP: Durch vorschalten des Moduls M020 kann dieser Artikel auch in einem 24V DC LKW eingebaut werden. Das Modul M020 ist ein Spannungswandler welcher aus 24V DC eine 12V DC Spannung erzeugt. Sie finden den Artikel in der Zubehörliste unter dieser Beschreibung.

PDF-Beschreibung zum Download --> M186.PDF

Warum hat das Gerät keine Frequenzänderung wie andere Hersteller immer angeben und hervorheben? Antwort: Marder und andere kleine Raubtiere stoßen kurze, heftige Warnschreie aus, keine Sirenentöne! Die Kemo Marderscheuche imitiert diese Töne sehr naturgetreu und ist deshalb die otimale Mardervergrämung.



Bestimmungsgemäße Verwendung:
Vertreiben von Mardern und anderen Wildtieren aus dem Motorraum von Kraftfahrzeugen und aus Gebäuden mittels Elektroschock und aggressiven, pulsierenden Ultraschallfrequenzen.

Aufbauanweisung:
Bitte nehmen Sie während der Montage die Sicherung des Gerätes aus dem Sicherungshalter. Das Grundgerät wird an einer trockenen Stelle im Auto montiert, wo es nicht zu heiß wird (bitte nicht in unmittelbarer Nähe des Auspuffkrümmers oder anderer besonders heißer Stellen) und von wo aus die Ultraschalltöne sich gut im Motorraum verteilen können. Das Pluskabel mit dem eingebauten Sicherungshalter kommt an „+ 12 V“. Das Massekabel kommt an die Fahrzeugmasse oder „- 12 V“. Das Kabel zur „Klemme 15“ sollte an die „Klemme 15“ des Bordnetzes angeschlossen werden. Diese Klemme ist meistens entweder am Zündschloss oder am Euro-Stecker des Autoradios. Wenn das Kabel „Klemme 15“ richtig angeschlossen ist, dann wird die Marderscheuche nur dann eingeschaltet, wenn der Motor nicht läuft (Auto parkt). Sollten Sie die „Klemme 15“ nicht finden, dann suchen Sie sich bitte am Zündschloss einen anderen Kontakt, der bei parkendem Auto ausgeschaltet ist und bei laufendem Motor auf „PLUS“ geschaltet ist. Bei einigen Autos ist das auch der Zigarettenanzünder. Durch den Anschluss des Kabels an „Klemme 15“ wird gewährleistet, dass die Marderscheuche nur bei parkendem Auto eingeschaltet ist (bei fahrendem Auto besteht nicht die Gefahr, dass der Marder in das Auto kommt). Einbau in Gebäuden: Damit der Marder einen elektrischen Schlag bekommt, muss er gleichzeitig eine von den Hochspannungsplatten und „Masse“ berühren. Im Auto ist überall der Masseanschluss (Chassis, Motor usw.). In Gebäuden muss daher unsere Massematte Z115 (liegt nicht bei) am Einschlupfloch aufgeklebt werden und das Kabel der Massematte mit der Marderscheuche mit „Masse“ (Minus-Batterie) verbunden werden. Die selbstklebende Massematte und die Hochspannungsplatten müssen dann am Einschlupfloch so angebracht werden, dass der Marder mit den Pfoten die metallisierte Massematte berührt und mit der Schnauze eine von den Hochspannungsplatten. Dann bekommt er einen elektrischen Schlag.

Hinweis:
Wenn Sie das Kabel am Modul zu „Klemme 15“ gar nicht anschließen, ist die Marderscheuche ständig eingeschaltet.

Ultraschalltöne breiten sich wie Licht aus, hinter Hindernissen gibt es „Schatten“ (keine Ultraschalltöne). Der Lautsprecher im Gerät sollte deshalb auf die bissgefährdeten Stellen strahlen (innerhalb des Abstrahlkegels von ca. 150 Grad). Das Hochspannungskabel wird so im Motorraum verlegt, dass die Kontaktplatten an den bissgefährdeten Stellen montiert werden können. Das Hochspannungskabel sollte nicht direkt an sehr heißen Motorteilen (z.B. Auspuffkrümmer) vorbeigeführt werden (die Kabelisolierung könnte schmelzen). Die Hochspannungsplatten werden entweder mit einer Schraube im Motorraum des Autos befestigt oder mit Kabelbindern an den Kabelbäumen oder Schläuchen des Autos.

Mit einer Blechschraube werden die Hochspannungsplättchen im Motorraum befestigt. Der Schraubenkopf darf nicht die Hochspannungs-Metallfläche auf den Plättchen berühren.

Wichtig:
Die Hochspannungskontaktplatten müssen so montiert werden, dass die blanken Kontaktplatten > 10 mm von anderen spannungsführenden Kontakten im Auto entfernt sind. Außerdem sollte die blanke Kontaktfläche der Kontaktplatten auch andere Autoteile nicht berühren (Kurzschlussgefahr). Begründung: Aus Gründen der Abschirmung werden in Autos auch häufig Kunststoffe (z.B. Schläuche) verwendet, die aus einem elektrisch leitenden Kunststoff bestehen. Diese Kunststoffe würden dann die Hochspannung der Kontaktplatten gegen Masse kurzschließen. Wenn die Kontaktplättchen mit einer Metallschraube befestigt werden, bitte darauf achten, dass der Schraubenkopf nicht die Hochspannungs-Metallfläche auf den Kontaktplatten berührt (Kurzschlussgefahr).

Es ist auch wichtig, dass die Kontaktplatten nicht nass werden dürfen. Ein Wasserfilm zwischen Fahrzeugmasse und den Kontaktplatten führt ebenfalls zu einem Kurzschluss. Bitte kleben Sie den beigefügten gelben Warnaufkleber „Achtung Hochspannung“ an einer gut sichtbaren Stelle in der Nähe der Hochspannungsplatten (z.B. auf dem Luftfilter).

Inbetriebnahme:
Die Sicherung, die vor der Montage aus dem Sicherungshalter genommen wurde, wird wieder eingebaut. Wenn alles richtig angeschlossen wurde und sich das Fahrzeug in Parkstellung befindet, baut sich die Hochspannung an den Kontaktplatten auf und die kleine Leuchtdiode am Modul fängt an zu blinken (ca. alle 5 - 12 Sek.). Bei der ersten Inbetriebnahme kann das bis zu 5 Minuten dauern, bis nach dem Einschalten die LED blinkt.

Checkliste für Fehlersuche:
1) Nachmessen: liegt die Betriebsspannung 12 V (Gleichspannung, Autobatterie) zwischen den Anschlüssen + 12 V und Masse (- 12 V)?
2) Nachmessen: liegt an dem Kabel zu „Klemme 15“ entweder keine Spannung gegen Masse oder eine Verbindung nach Masse (Minus)? Das Gerät funktioniert nicht, wenn am Kabel zu „Klemme 15“ eine Plusspannung (gegen Fahrzeugmasse gemessen) liegt.
3) Wenn die LED auch nach 5 Minuten noch nicht blinkt obwohl die Betriebspannung anliegt und das Kabel zu Klemme 15 kein Positives (+) Signal bekommt, kann ein Kurzschluss bei den Hochspannungsplatten vorliegen. Eine oder mehrere Platten kommen mit der Metallfläche mit Fahrzeug „Masse“ in Berührung und die Hochspannung fließt ab (Kurzschluss). Das kann auch passieren, wenn sich ein Wasserfilm zwischen der Metallfläche auf den Hochspannungsplatten und dem Fahrzeug-Chassis befindet.
4) Die Kontaktplatten müssen frei montiert sein und dürfen keine Verbindung zu anderen Fahrzeugteilen haben (Kurzschlussgefahr). Gefahrenhinweis bei Wartungsarbeiten: Nach dem Abschalten des Gerätes kann die Hochspannung noch max. 3 Min. an den Kontaktplatten vorhanden sein. Diese Zeit braucht der eingebaute Ladekondensator für die Entladung. Bitte warten Sie vor den Wartungsarbeiten diese Zeit nach dem Abschalten (Sicherung entfernen).

Wenn Sie nicht warten wollen, dann können Sie nach dem Abschalten über eine kurzzeitige Kabelverbindung (ca. 1 - 3 Sek.) zwischen einer der Hochspannungsplatten und Fahrzeug-Masse einen Kurzschluss machen, der den Hochspannungs-Ladekondensator sofort entlädt und die Platten spannungsfrei macht.

Die Hochspannung ist für den Menschen nicht gefährlich (es fließt nur ein sehr geringer Strom). Wenn man aber sehr schreckhaft ist oder schockgefährdet „krank“ ist, dann stellt der „Schreck“ den man bekommt, schon eine Gefahr dar.

Allgemeiner Hinweis:
Bitte säubern Sie vor dem Einbau der Marderscheuche gründlich den Motorraum Ihres Fahrzeugs und auch das Pflaster, auf dem Ihr Auto regelmäßig steht (z.B. Carport). Marder kennzeichnen ihr Revier mit Duftmarken und können sehr aggressiv werden, wenn sie die Duftmarken eines anderen Marders in ihrem Revier riechen.

Unsere Marderscheuchen mit Hochspannungs-Kontaktplatten und aggressiven Ultraschalltönen sind äußerst wirkungsvoll in der Abwehr von Mardern. Trotzdem übernehmen wir keine Garantie dafür, dass in 100% aller Fälle der Marder auch wirklich vertrieben wird!
