Mini IR Lichtschrankensystem inkl Netzgerät und Spiegel PEM7D Velleman

Das Mini Lichtschrankensystem ist ideal für die Überwachung von Ein-/Ausgängen geeignet bis zu einer Reichweite von 7m. Der mitgelieferte Lautsprecher ist als Gong oder als Alarmgeber einsetzbar. Dauer und Lautstärke des akustischen Signals sind einstellbar. Mit dem optionalen Zähler kann der IR-Bewegungsmelder zum zählen von Personen oder Objekten erweitert werden, z.B. zum zählen von Kunden in einem Geschäft.

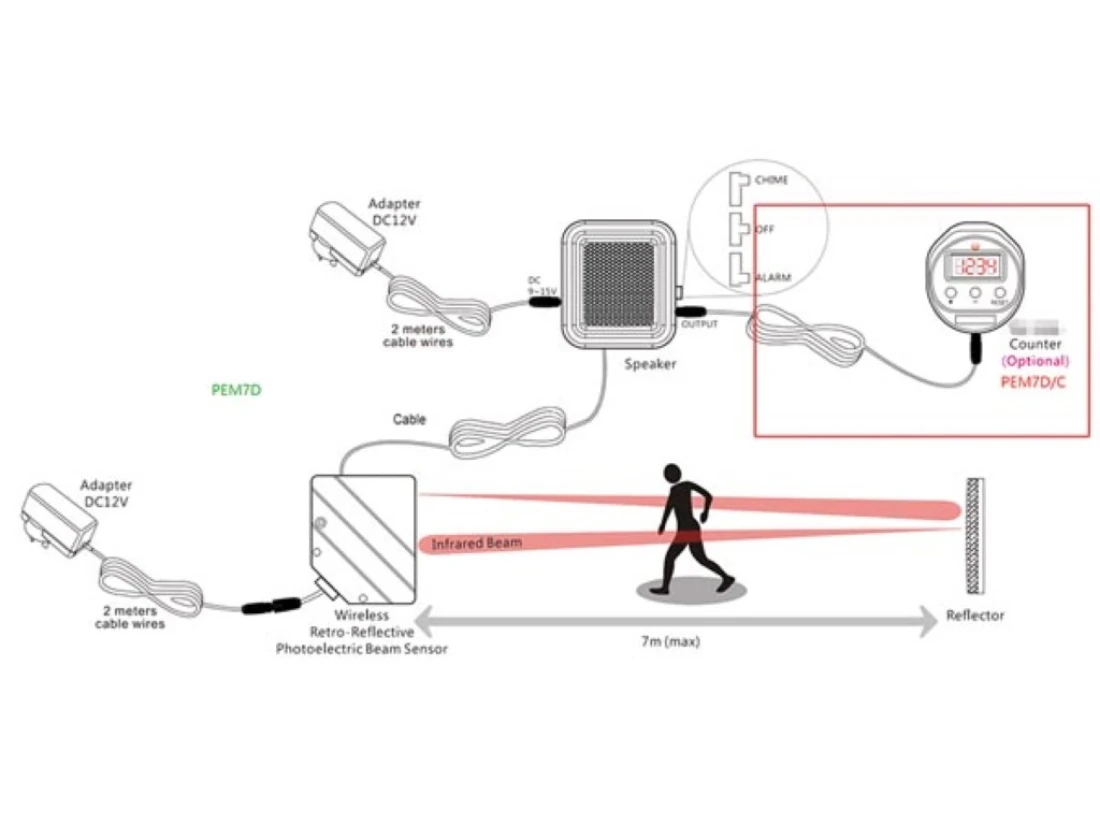

Das PEM7D ist ein kompaktes Warnungssystem/Meldesystem für Gebrauch zb im Eingangsbereich in Laden, im Empfangsbereich, zu Hause, usw. Das Gerät besteht aus einer Sender- und Empfängereinheit, die einen unsichtbaren, modulierten IR- Strahl sendet. Der Strahl wird von einem prismatischen Reflektor, der gegenüber der Zentraleinheit montiert ist, reflektiert und an die Einheit zurückgegeben. Wenn der Lichtstrahl zwischen Sender und Empfänger unterbrochen wird, z.B. wenn eine Person hindurch geht, wird der Alarm aktiviert und es ertönt ein Warnungssignal. Der Modulierte IR Strahl wird von einer IR LED erzeugt. Der Empfänger ist nur für die Frequenz des modulierten Lichts im Strahl empfindlich.

Eigenschaften

• einfache Installation
• regelbarer Timer & regelbare Lautstärke
• Anwendungen:
  • Zugangskontrolle
  • automatische Warnung über Alarm
  • detektiert die Anwesenheit von Personen

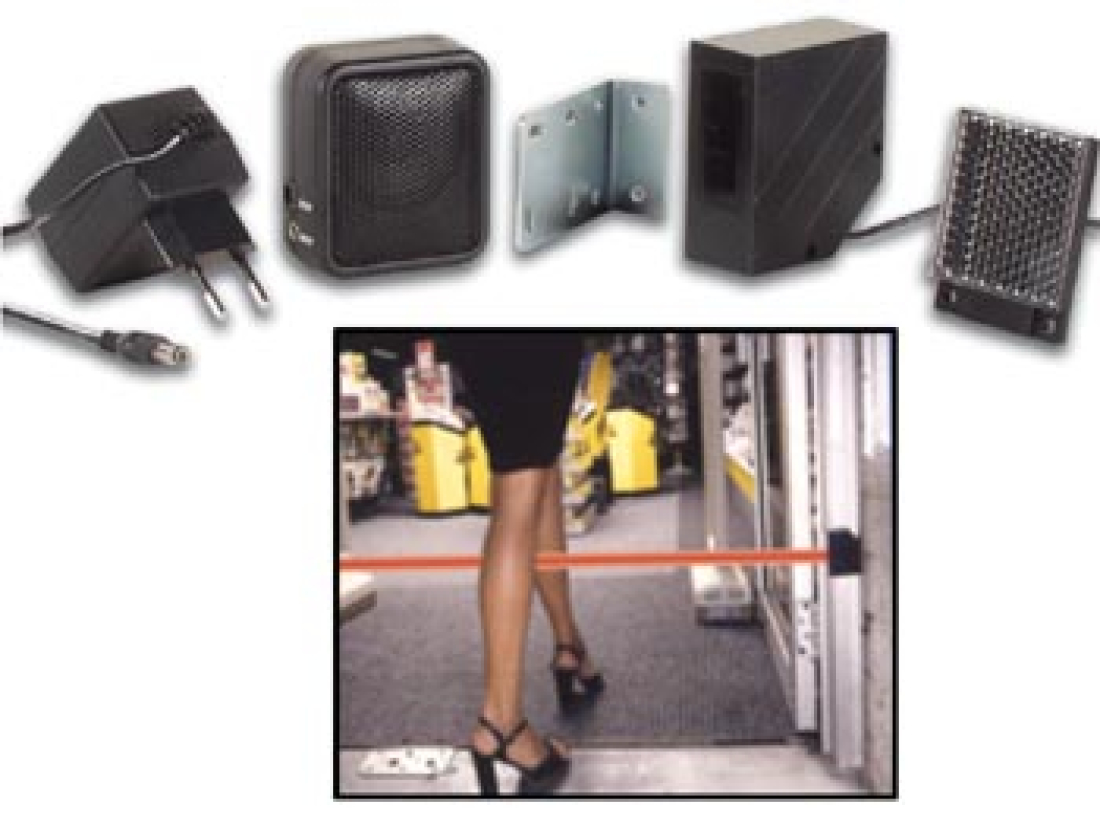

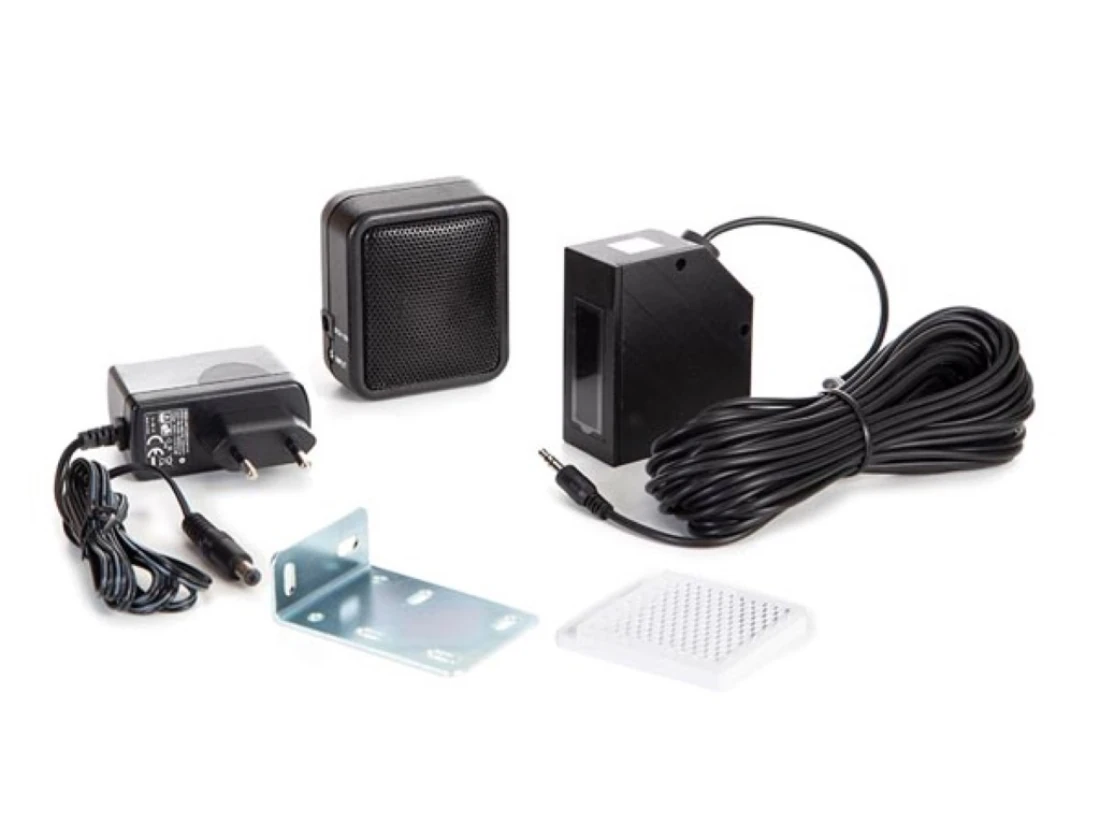

• enthält:
  • 1 x IR-Lichtschrankemit ca 10m Kabel zum Gong/Steuereinheit
  • 1 x Stromversorgung 230V / 9V DC / 200mA
  • 1 x Alarmlautsprecher (Timer & lautstärke regelbar)

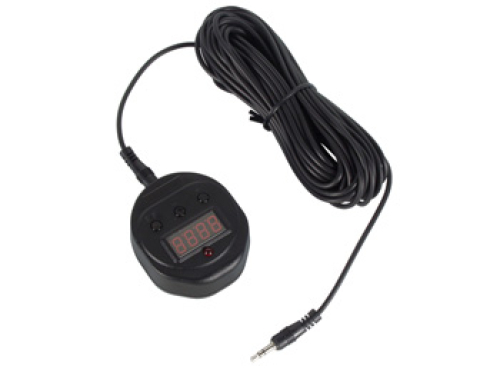

• optionaler Zähler für PEM7D: PEM7D/C

Technische Daten

• Plug & Play System: Aufstellen/Festschrauben, Komponenten über Steckverbinder miteinander verbinden FERTIG
• nom. Erfassungsbereich: 7m
• Lichtquelle: IR-LED
• Lautsprecher:
  • Stromversorgung: DC 9V
  • Lautsprecherausgang: Gong / Off / Alarm (über Wahlschalter)
  • Dauer vom akustischen Signal: ± 1 Sek. für Gong, 30 Sek. für Alarm
  • Timer regelbar: 3 - 30 Sek. ehe Alarm aktiviert wird
  • Lautstärke regelbar: ja (von 0 bis max.)
• Arbeitstemperatur: -20°C bis +50°C
• Stromversorgung: DC 9-15V stabilisiert (Adapter mitgeliefert)
• gesamter Stromverbrauch: < 100mA
• Standby-Strom: 25mA
• IP-Schutzart: IP44
• 10m Vorinstalliertes Kabel von Lichtschranke zur Steuereinheit/Gong mit Klinkestecker Plug&Play
• Abmessung Sende-/Empfangseinheit H x B x T: ca 70 x 30 x 60mm
• Abmessung Reflektor H x B x T: ca 63 x 53 x 8mm

PDF-Beschreibung zum Download --> PEM7D.PDF
