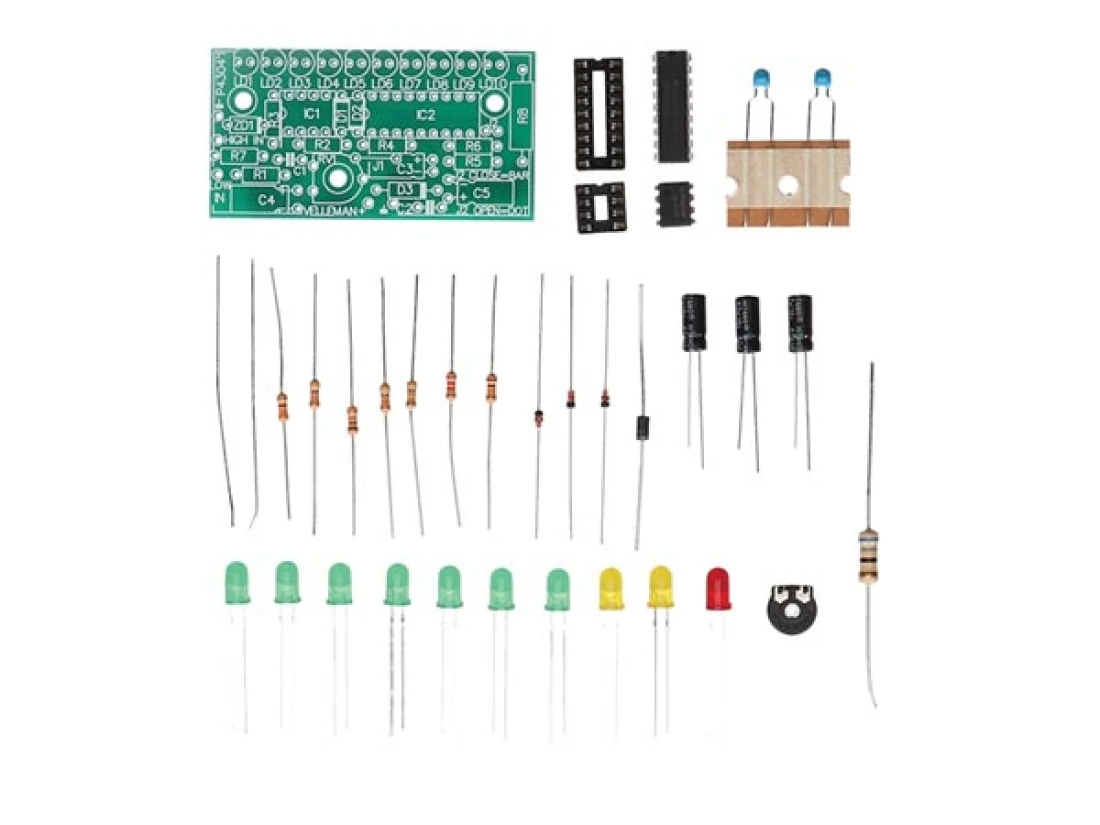

Mono LED VU Meter 10V - 15V DC K4304 Velleman Bausatz WHADDA WSAH4304

VU-Meter mit 10 LEDs und einstellbarer Eingangsempfindlichkeit. Punkt- oder Balkenanzeige. Lieferung mit 1 Frontplatte für horizontale oder vertikale Montage.

TECHNISCHE EIGENSCHAFTEN

• Unentbehrliches Hilfsmittel für die Anzeige von Audiosignalen.
• Für die Anwendung mit Mischpult, Verstärker, Vorverstärker…
• Der LOW-Eingang (niedrig) kann ganz einfach mit dem Linearausgang eines Kassettenrecorders oder Tonbandgeräts, mit einer Stereoanlage oder einem CD-Spieler verbunden werden.
• Sie können den HIGH (hoch) Eingang an einem Lautsprecherausgang anschließen.
• Sowohl eine Balkenanzeige (BAR) in Form eines Thermometers, als auch eine Punktanzeige (DOT) kann für die Ablesung eingestellt werden.
• Das mitgelieferte Fenster kann sowohl waagerecht, als auch senkrecht montiert werden.
• Nicht geeignet für den Anschluß an einen Hochleistungsautoradioverstärker oder Zusatzverstärker.

Technische Daten

• VU-MEter mit 10 LEDs
• BAR- oder DOT-Modus
• Anzeigebereich: (0dB = 0.775mVrms auf niedrigem Eingang).: -20dB bis +3dB
• -20dB, -10dB, -7dB, -5dB, -3dB, -1dB, 0dB, +1dB, +2dB, +3dB
• Frequenzbereich: 20Hz bis 30KHz
• Stromversorgung: 10 - 15VDC / 250mA
• Eingangsempfindlichkeit:
  • Low-Eingang: 150mV bis 6Vrms (47K)
  • High-Eingang: 1.5V bis 60Vrms (470K)
• Abmessungen: 37 x 68mm

PDF-Beschreibung zum Download --> K4304.PDF

VERBINDUNG MIT EINEM “LINE LEVEL”-AUSGANG :
Verbindung mit einem ‘Line Level’-Ausgang (Tuner, Vorverstärker, CD-Player) und einer Stromversorgung von 10 bis max. 15VDC / 110mA

Verbinden Sie die Einheit mit einer geeigneten Spannungsversorgung zwischen 10VDC und 15VDC, das kann auch der reguläre DC-Adapter sein. Sie können auch Ihre eigene Stromversorgung konstruieren, siehe Schaltplan. Verwenden Sie einen 2x12V Transformator, zwei Gleichrichterdioden und einen Elektrolytkondensator oder einen einfachen 12VTransformator mit Brückengleichrichter und Elektrolytkondensator.

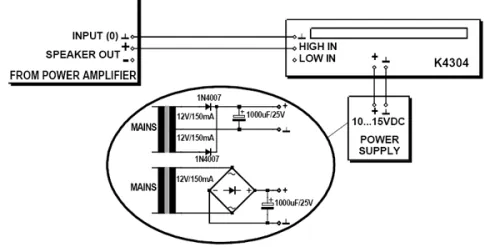

VERBINDUNG MIT EINEM “SPEAKER LEVEL”-AUSGANG :
Verbindung mit einem ‘Speaker Level’-Ausgang und einer Stromversorgung von 10 bis max. 15VDC / 110mA

Verbinden Sie die Einheit mit einer geeigneten Spannungsversorgung zwischen 10VDC und 15VDC, das kann auch der reguläre DC-Adapter sein. Sie können auch Ihre eigene Stromversorgung konstruieren, siehe Schaltplan. Verwenden Sie einen 2x12V Transformator, zwei Gleichrichterdioden und einen Elektrolytkondensator oder einen einfachen 12VTransformator mit Brückengleichrichter und Elektrolytkondensator.

VERBINDUNG MIT EINEM LAUTSPRECHER-AUSGANG :
Verbindung mit einem Lautsprecher-Ausgang eines Autoradios

Die 12VDC-Autobatterie oder der Ausgang der Radioantenne kann verwendet werden um das VU-Meter mit Strom zu versorgen.

HINWEIS: Schließen Sie die Einheit nicht an einen High-Power Autoverstärker oder ein Autoradio an, diese Geräte verwenden eine isolierte Erdverbindung. Der Anschluss mit einem solchen Verstärker kann den Verstärker oder das Autoradio permanent beschädigen !

Falls erwünscht, kann das VU-Meter mit dem Trimmerpotentiometer geeicht werden. Eine Eingangsspannung von 0.775Vrms auf dem niedrigen Eingang (LOW INPUT) stimmt mit 0dB überein.
