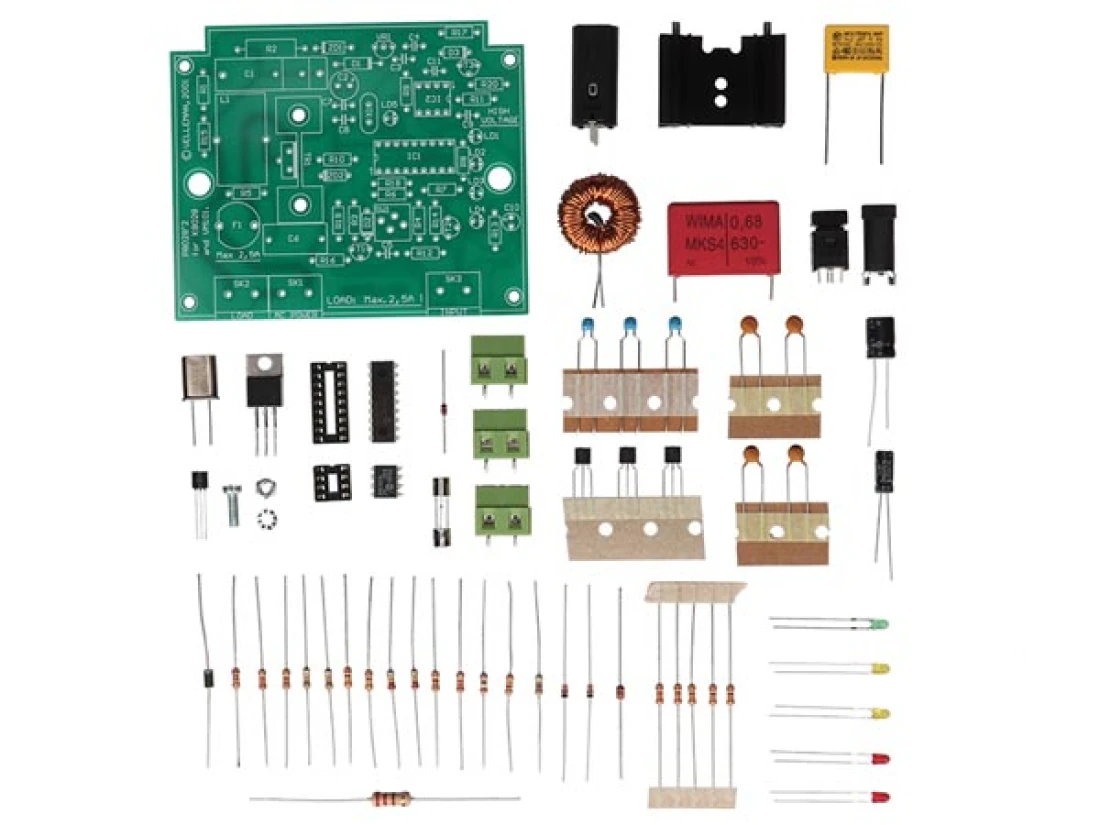

Multifunktioneler Schalter und Dimmer 110 - 230V AC max 2,5A 13 Funktionen K8028 Velleman Bausatz...

• Mikroprozessortechnologie
• 13 verschiedene Funktionen:
  • EIN/AUS Schalter
  • Drucktastendimmer mit Speicher
  • Dimmer Langsam EIN (zu steuern mittels Schalter)
  • Dimmer Langsam AUS ( zu steuern mittels Schalter)
  • Langsam EIN/AUS (zu steuern mittels Schalter) (gleiche Funktion wie das ehemalige K2657 Modul/Bausatz)
  • Dimmer widerholt langsam EIN und AUS
  • Treppenhausautomat mit Dimmerfunktion "langsam aus"
  • EIN-/AUS-Schalter angenehmes Licht mit Dimmer und Speicher für bevorzugte Lichtstärke
  • wie zuvor jedoch ohne speicher
  • Intervallzeitgeber
  • Kombination Schalter, langsam ein/aus und Dimmer
  • Momentkontakt
  • Geschwndigkeitsregler für Synchromotoren (zb Ventilator)
• eignet sich sowohl für ohmsche als auch für induktive Last. (Glühlampen, Hochvolt- und Niedervolthalogenleuchten mit ferromagnetischem Transformator)
• die "Soft Start"-Funktion verlängert die Lebensdauer der Lampen
• ein fortgeschrittenes Sicherungssystem mit Fehlindikation schaltet das Modul automatisch aus wenn es eine zu induktive Belastung oder Nulllast gibt
• Bedienung an mehreren Stellen möglich, indem die Drucktaster parallel geschaltet werden
• 2 Verzögerungszeiten (jeweils zwischen 5 Sek. bis 2 Stunden) können über einen Lernmodus seperat programmiert werden
• der Speicher ist vor Stromausfall geschützt und die einstellungen bleiben erhalten
• mit Sicherung und Funktion-Wahl-Taste
• mit Entstörfilter gemäß EN55015

Technische Daten

• Stromversorgung: 110-125V oder 220-240Vac, 50 oder 60Hz
• automatische Netzfrequenzaufspürung: 50 oder 60Hz
• max. Last: 2.5A (300W / 120V - 600W / 230V)
• Abmessungen: 100 x 82 x 36mm

PDF-Beschreibung zum Download --> K8028 genaue Funktions-Beschreibung auf Deutsch ab Seite 27 .PDF

PDF-Beschreibung zum Download --> K8028.PDF

Schließen Sie erst die Beleuchtungspunkte an den Ausgangsconnector “LOAD” an. Sie können die Niederspannungs-glühbirnen oder Niederspannungshalogenlampen auch an einen ferromagnetischen Transformator anschließen. Für die Geschwindigkeitsreglungsfunktion (Funktion Nr.13) müssen Sie einen Synchronmotor anschließen. Wenn Sie den K8028 an das Netz anschließen, dann wird der Microcontroller erst einen Selbsttest durchführen. Dann kontrolliert er die Kommuni-kation mit dem EEPROM und die Spannungs- und Stromnulldurchgangserfassung.

Stellt der Microcontroller während des Selbsttests eine Unregelmäßigkeit fest, dann wird LD1 immer einige Male blinken. Anhand der Anzahl Blinkzeichen, kann der Benutzer feststellen welcher Fehler beim K8028 auftritt (siehe Tabelle).

Nach Beendigung des Selbsttests blinkt die LED, entsprechend der jetzt gewählten Funktion, 5 Sekunden lang. Durch immer wieder auf SW1 zu drücken ändert sich die LED-Kombination und also auch die Funktion. Ist die richtige Funktion einmal gewählt, dann lassen Sie SW1 ganz einfach los. Nach ungefähr 5 Sekunden blinken die LED wieder ungefähr 5 Sekunden lang und dann wird die gewählte Funktion im Speicher gespeichert, Diese Funktion erfolgt über eine ständig leuchtende LED 4. Die gewählte Funktion startet danach aus ihrer Anfangsposition.
