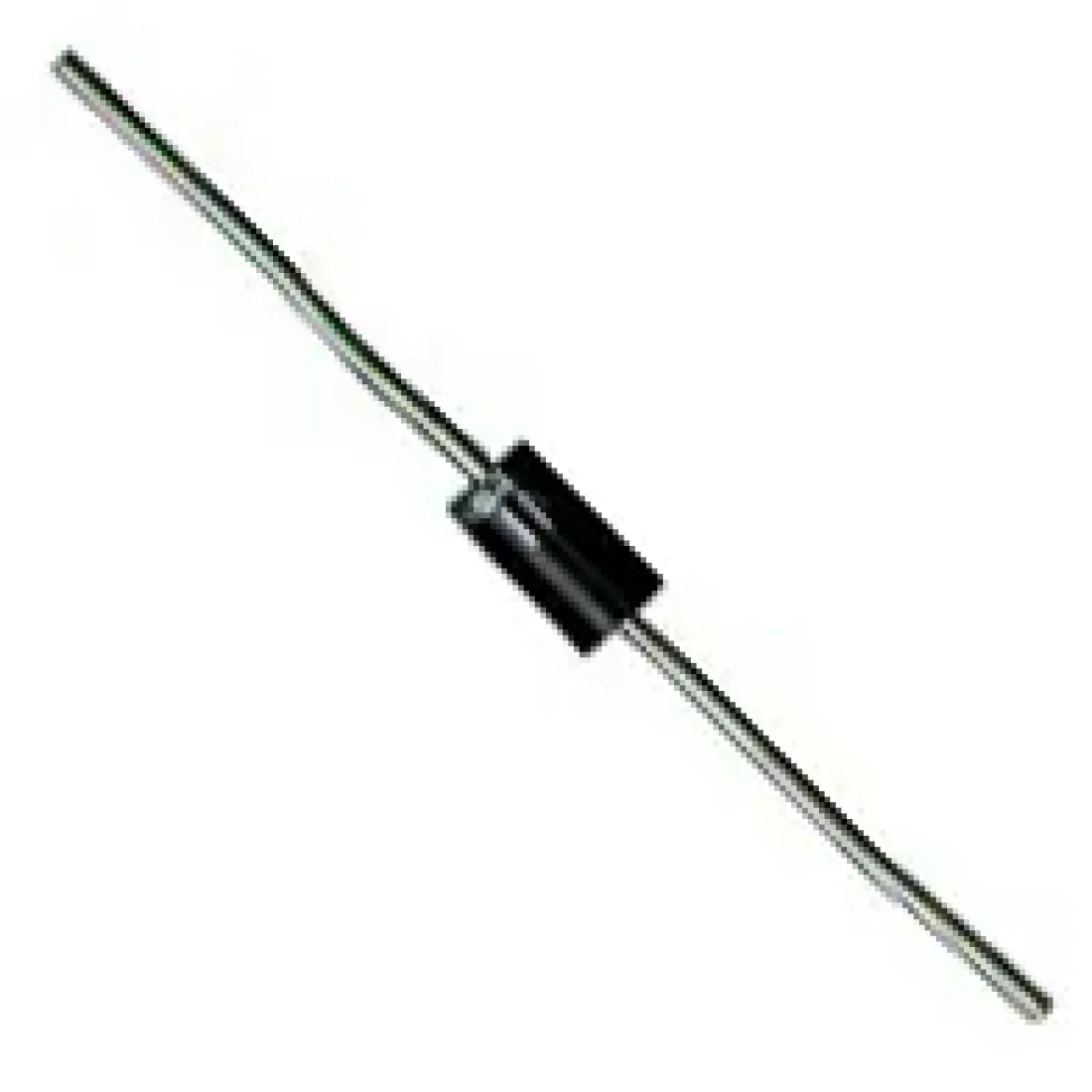

Silizium Gleichrichter Diode BY299

Silizium Gleichrichterdiode BY 299

Technische Daten:

• Nennstrom 2A
• periodische Spitzensperrspannung VRRM: 800V
• Kunststoffgehäuse DO-201
• Gehäusematerial UL94V-0 klassifiziert
• Gewicht: 1g
• Stoßspitzensperrspannung VRSM: 800V
• Dauergrenzstrom in Einwegschaltung mit R-Lat TA=50°C IFAV: 2A (gültig wenn die Anschlussdrähte 10mm abstand vom Gehäuse auf Umgebungstemperatur gehalten werden)
• Periodischer Spitzenstrom f>15Hz IFRM: 20A (gültig wenn die Anschlussdrähte 10mm abstand vom Gehäuse auf Umgebungstemperatur gehalten werden)
• Grenzlastintegral t>10ms TA=25°C i²t : 24A²s
• Stoßstrom für eine 50Ht Sinus Halbwelle TA=25°C IFSM: 70A
• Sperrschichttemperatur Tj : -50°C - +150°C
• Lagertemperatur Ts: -50°C - +175°C
• Durchlaßspannung Tj=25°C IF=3A VF: <1,3V
• Sperrstrom Tj =25°C VR=VRRM IR: <10 μA
• durchlasverzug IF=100mA tfr: <1.0 μs
• Sperrverzugszeit IF = 0.5 A über IR = 1A auf IR = 0.25A trr: <500ns
• Wärmewiderstand Sperrschit - umgebende Luft RthA:<25K/W (gültig wenn die Anschlussdrähte 10mm abstand vom Gehäuse auf Umgebungstemperatur gehalten werden)
