Passt zu allen Velleman-Bausätzen, die eine Stromversorgung zwischen 5 und 14VDC mit nicht mehr als 1A brauchen.
Technische Daten- Eingansspannung: 7-16VDC / 1A
- Ausgangsspannung: 5-14VDC, geregelt
- Ausgangsstrom: max. 1A
- Strombegrenzung und thermischer Überlastungsschutz
- max. Verlustleistung: 7W
- Abmessungen: 77 x 61mm
Um die Schaltung problemlos verwenden zu können, müssen Sie die Verlustleistung im Regulator berücksichtigen. Die Tansformatorspannung muss immer 2V mehr als die maximale gewünschte Ausgangsspannung betragen.
Wenn Sie, zum Beispiel, eine Ausgangsspannung von 12V benötigen, dann werden Sie einen 14V-Transformator montieren müssen.
Wenn Sie nur 6V als Ausgangsspannung brauchen, verwenden Sie einen Transformator von 8V und nicht von 14V, denn bei einem 8V-Transformator wird die Verlustleistung im Regulator ungefähr 5W bei einem Strom von 1A sein. Mit einem 14V-Transformator wird die Verlustleistung höher als 10W liegen. In diesem zweiten Fall, wird der Regulator innerhalb von einigen Minuten ausschalten.

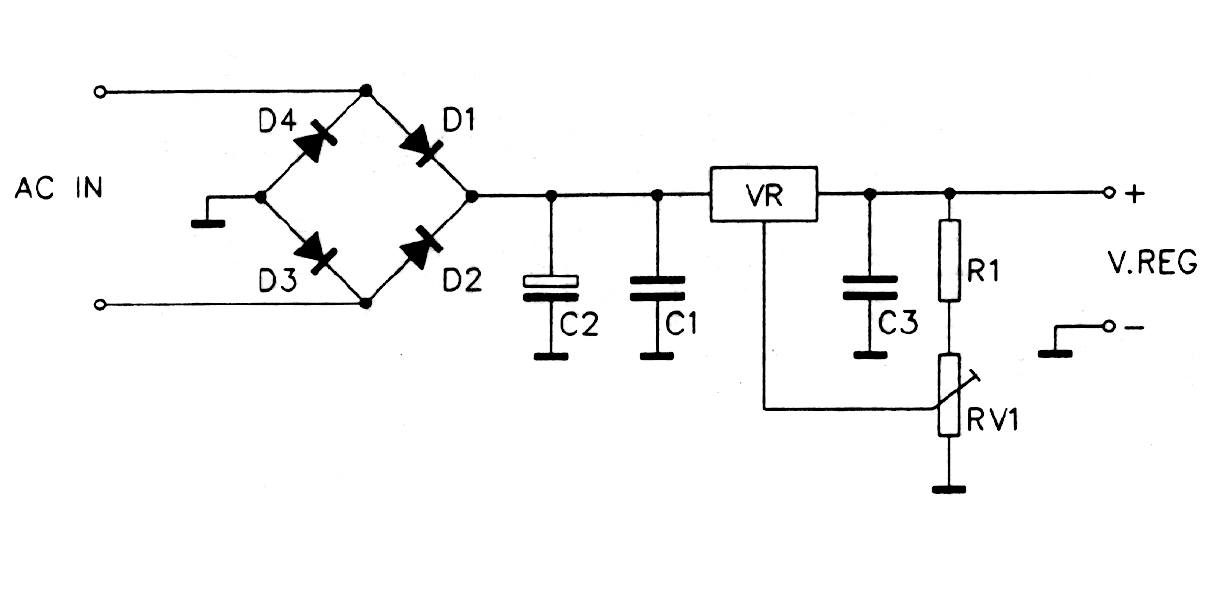

Der Transformator muss mit den Punkten “AC IN” verbunden werden und die Ausgangsspannung mit + und - (Vreg).
