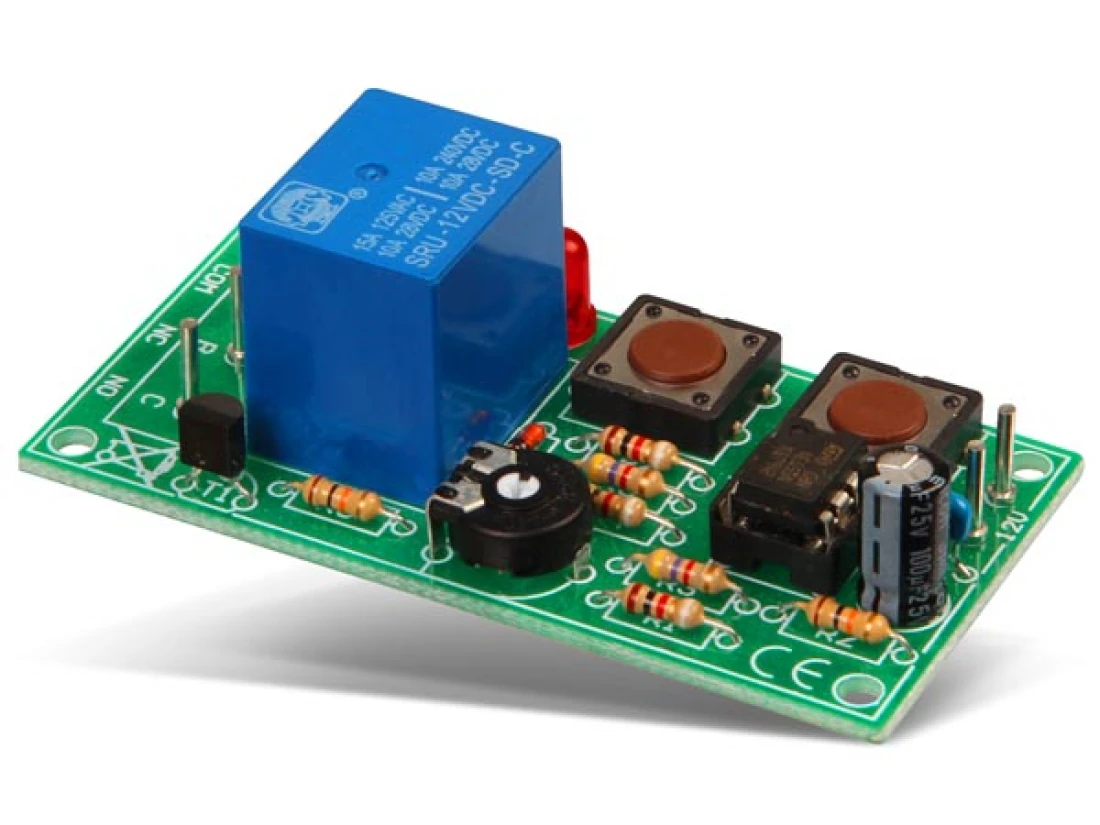

Universal Zeitrelais 12V DC max 3A 0 - 15 Min K2579 Velleman Bausatz WHADDA WST2579

Miniaturtimer für alle Anwendungen, die eine Verzögerung bis 60 Minuten (standard sind 15Min, durch austausch des Kondensators kann ein höher Wert erzielt werden) erfordern. Die Verzögerungszeit ist einstellbar.

EIGENSCHAFTEN

• Start / Stopp-Drucktasten mitgeliefert
• LED-Status Anzeige
• Timer-Standardeinstellung regelbar zwischen ein paar Sekunden und 15 Minuten, erweiterbar auf 60 Minuten
• Relais-Ausgang mit Wechselkontakt

Technische Daten

• Stromversorgung: 12VDC / 55mA
• Relais: 3A / 220V
• Verzögerungszeit (ohne Modifikation): einstellbar von 0 bis 15 Minuten
• durch Austausch des Kondensators können höhere Zeiten erzielt werden. Der Kondensator muß dann eine höhere Kapazität besitzen als der Mitgelieferte
• Abmessungen: 38 x 69mm

PDF-Beschreibung zum Download --> K2579.PDF

BENUTZUNG UND VERBINDUNG

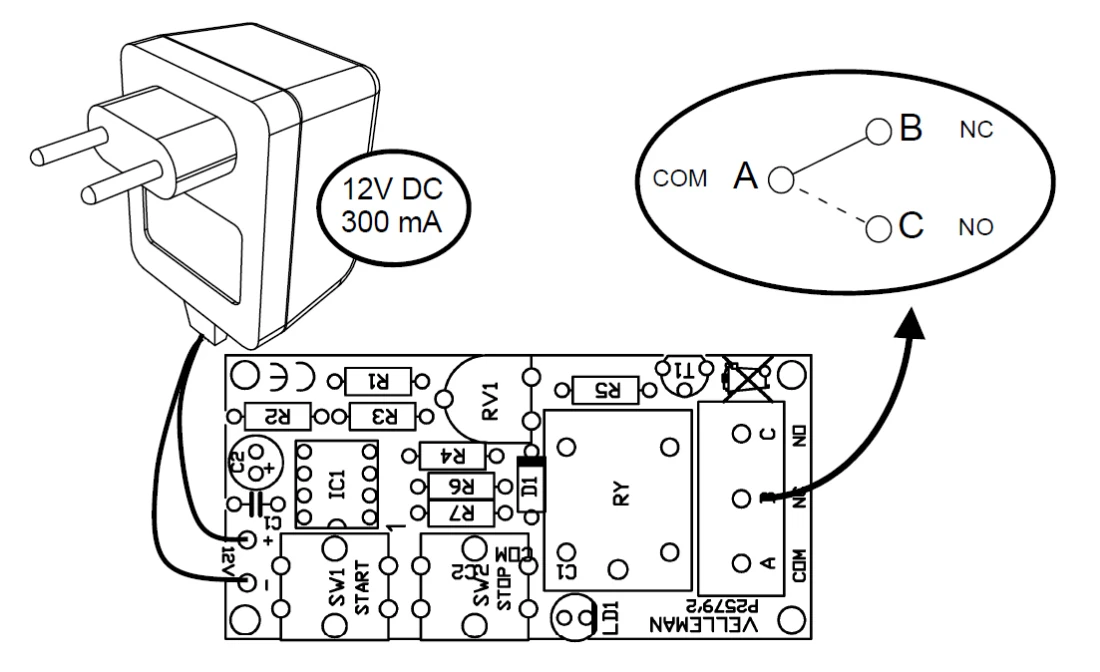

- Verbinden Sie die Einheit mit einer 12VDC stabilisierten-Spannungsversorgung wie in der Abbildung gezeigt wird.
- Drehen Sie den Trimmer völlig gegen den Uhrzeigersinn.
- Drücken Sie auf die START-Taste. Das Relais wird vorübergehend aktiviert.
- Die Position des Trimmers bestimmt die ON-Zeit. Drehen Sie ihn im Uhrzeigersinn um die ON-zeit zu verlängern.
- Vergrößern Sie den C2-Wert für eine sogar längere Aktivierungsdauer.
- Die Einheit kann jederzeit mit der STOP-Taste gestoppt werden.
- Die START- und STOP-Tasten können entfernt montiert werden. Achten Sie darauf, dass Sie ein abgeschirmtes Kabel verwenden, vermeiden Sie Störung von außen und versuchen Sie, die Entfernung zwischen den Schaltern und der Platine möglichst kurz zu halten
- Der Timer ist mit einem Relaisausgang, der für zusätzliche Sicherheit vom Rest der Schaltung galvanisch getrennt ist, ausgestattet. Das Anschlussbeispiel zeigt de Funktionen der Pins der Relaiskontakte.
- Wenn das Relais verwendet wird um wichtige induktive Lasten, wie elektrische Motoren oder Transformatoren, zu schalten, könnte es nötig sein, ein Entlastungsnetzwerk über die Relaiskontakte anzubringen um übermäßigen Kontaktverschleiß zu vermeiden

Eine gute HF-Entkoppelung des Netzteils ist wichtig. Über das Netzteil eintretende Impulse könnten den Stromkreis starten oder stoppen, ohne dass es gewünscht wird.
