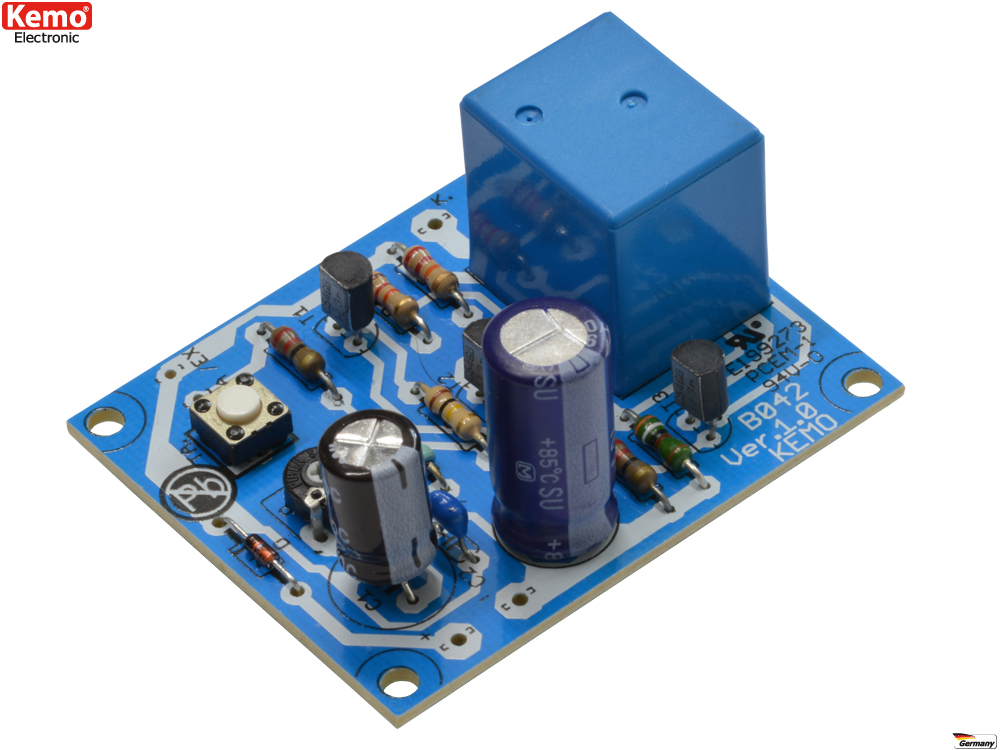

Zeitschalter Zeitrelais 12V B042 Kemo Bausatz
Zeitschalter Zeitrelais 12V B042 Kemo Bausatz
Nach Tastendruck schaltet das eingebaute Relais für ca. 2 Sekunden bis ca. 5 Minuten (justierbar) ein und dann wieder aus. Betriebsspannung: 12 V=. Relaiskontakt: 1 x EIN, max. 25 V 3 A. Einsetzbar als Zeitschalter Zeitrelais
Technische Daten:
PDF-Beschreibung zum Download --> B042.PDF
Bestimmungsgemäße Verwendung:
Elektrische Geräte (Spielzeug, Sirenen, Lampen usw.) für eine einstellbare Zeit einzuschalten und dann, nach Ablauf der Zeit, automatisch wieder auszuschalten.
Schaltungsbeschreibung:
Wenn auf den Tastschalter gedrückt wird, dann lädt sich der Elko „C3“ über den Strombegrenzungswiderstand „R2“ auf. Der Schmitt-Trigger, bestehend aus den Transistoren „T1, T2, T3“ schaltet ein und das Relais zieht an. Das Trimmpotentiometer „P“ entlädt jetzt den Elko. Die Entladezeit hängt jeweils vom eingestellten Wert des Potentiometers ab. Wenn der Elko entladen ist, schaltet der Schmitt-Trigger wieder ab und das Relais fällt ab.
Aufbauanweisung:
Die Platine wird gemäß Zeichnung, Stückliste und dem beiliegenden Heft “Allgemein gültige Hinweise für Bausätze M1003“ bestückt. Es kann entweder der beiliegende Tastschalter direkt auf die Platine gelötet werden, oder Sie verwenden einen anderen Taster, je nach Ihren Anforderungen. Der Tastschalter muss im gedrückten Zustand eingeschaltet sein und im nicht gedrückten Zustand „Aus“.
Inbetriebnahme:

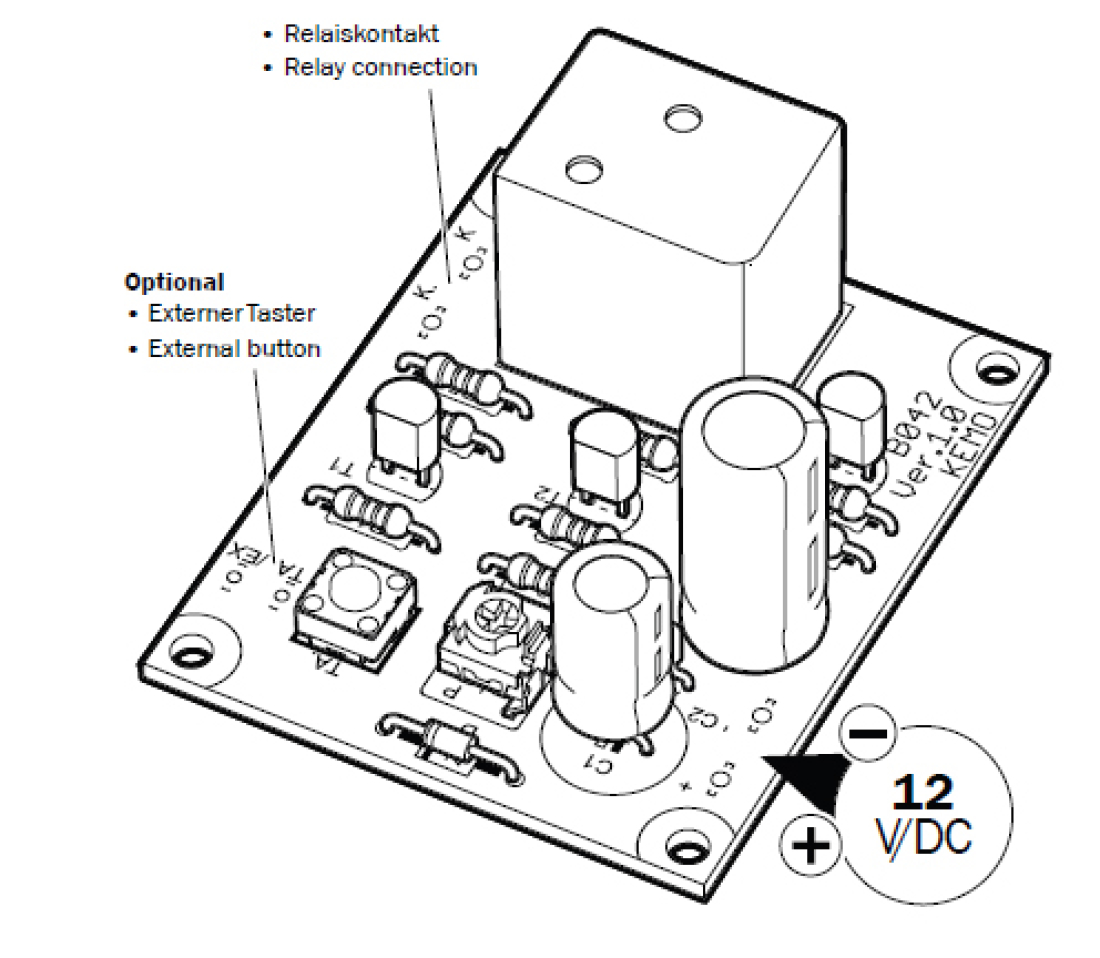

Das eingebaute Relais hat einen Einschaltkontakt, mit dem ein anderes elektrisches Gerät eingeschaltet werden kann. Es dürfen nur andere Geräte geschaltet werden, die mit weniger als 25 V betrieben werden und nicht mehr als 3 A Strom brauchen. Auf dem Relais steht zwar: Relaiskontakt max. 250 V 3 A, und das Relais hat auch diese Schaltleistung, aber das Gesetz verlangt, dass bei solchen Spannungen zusätzliche Sicherheitsmaßnahmen (Isolationen, Berührungsschutz usw.) erforderlich sind, die bei diesem Bausatz nicht erfüllt sind. Wenn Sie höhere Spannungen schalten wollen, wenden Sie sich bitte an einen Fachmann, der sich mit den VDE-Sicherheitsbestimmungen auskennt. Der Relaiskontakt wird gemäß Zeichnung in Serie mit einer Stromzuführungsader des zu schaltenden Gerätes geschaltet. Dann wird die Betriebsspannung von 12 V/DC an die Platine des Zeitschalters gelegt. Wenn jetzt der Taster gedrückt wird, schaltet das Relais ein und nach Ablauf der eingestellten Zeit wieder aus. Mit dem Trimmer „P“ kann die Zeit eingestellt werden: • Regler im Uhrzeigersinn drehen = längere Zeit, • gegen den Uhrzeigersinn drehen = kürzere Zeit. Die genaue Einstellung für die von Ihnen gewünschte Zeit muss durch wiederholte Versuche festgestellt werden.
Technische Daten:
- Betriebsspannung: ca. 12 V=
- Stromaufnahme: ca. 40 mA
- Schaltzeiten: ca. 2 Sek. ...5 Min. justierbar
- Relais-Schaltleistung: max. 3 A max. 25 V
- Platinengröße: ca. 54 x 44 mm
PDF-Beschreibung zum Download --> B042.PDF
Bestimmungsgemäße Verwendung:
Elektrische Geräte (Spielzeug, Sirenen, Lampen usw.) für eine einstellbare Zeit einzuschalten und dann, nach Ablauf der Zeit, automatisch wieder auszuschalten.
Schaltungsbeschreibung:
Wenn auf den Tastschalter gedrückt wird, dann lädt sich der Elko „C3“ über den Strombegrenzungswiderstand „R2“ auf. Der Schmitt-Trigger, bestehend aus den Transistoren „T1, T2, T3“ schaltet ein und das Relais zieht an. Das Trimmpotentiometer „P“ entlädt jetzt den Elko. Die Entladezeit hängt jeweils vom eingestellten Wert des Potentiometers ab. Wenn der Elko entladen ist, schaltet der Schmitt-Trigger wieder ab und das Relais fällt ab.
Aufbauanweisung:
Die Platine wird gemäß Zeichnung, Stückliste und dem beiliegenden Heft “Allgemein gültige Hinweise für Bausätze M1003“ bestückt. Es kann entweder der beiliegende Tastschalter direkt auf die Platine gelötet werden, oder Sie verwenden einen anderen Taster, je nach Ihren Anforderungen. Der Tastschalter muss im gedrückten Zustand eingeschaltet sein und im nicht gedrückten Zustand „Aus“.
Inbetriebnahme:
Das eingebaute Relais hat einen Einschaltkontakt, mit dem ein anderes elektrisches Gerät eingeschaltet werden kann. Es dürfen nur andere Geräte geschaltet werden, die mit weniger als 25 V betrieben werden und nicht mehr als 3 A Strom brauchen. Auf dem Relais steht zwar: Relaiskontakt max. 250 V 3 A, und das Relais hat auch diese Schaltleistung, aber das Gesetz verlangt, dass bei solchen Spannungen zusätzliche Sicherheitsmaßnahmen (Isolationen, Berührungsschutz usw.) erforderlich sind, die bei diesem Bausatz nicht erfüllt sind. Wenn Sie höhere Spannungen schalten wollen, wenden Sie sich bitte an einen Fachmann, der sich mit den VDE-Sicherheitsbestimmungen auskennt. Der Relaiskontakt wird gemäß Zeichnung in Serie mit einer Stromzuführungsader des zu schaltenden Gerätes geschaltet. Dann wird die Betriebsspannung von 12 V/DC an die Platine des Zeitschalters gelegt. Wenn jetzt der Taster gedrückt wird, schaltet das Relais ein und nach Ablauf der eingestellten Zeit wieder aus. Mit dem Trimmer „P“ kann die Zeit eingestellt werden: • Regler im Uhrzeigersinn drehen = längere Zeit, • gegen den Uhrzeigersinn drehen = kürzere Zeit. Die genaue Einstellung für die von Ihnen gewünschte Zeit muss durch wiederholte Versuche festgestellt werden.
