Leistungsregler für 230 V/AC Verbraucher wie Motoren, Lampen, viele dimmbare LEDs usw. Der Regler ist überlastfest und kann über ein Potentiometer (100 K lin.), über eine Steuerspannung (0 - 10 V) oder mit PWM Signalen (0 - 100% , 100 - 10.000 Hz) geregelt werden.
Schaltungsbeschreibung:
Es handelt sich um eine Phasen-Anschnittsteuerung. Damit können elektrische Lasten geregelt werden wie z.B. Elektromotoren mit Kohle-Kollektor, Heizungen, Rüttelmagnete, Lötkolben usw.
Nicht geregelt werden können Lasten, die bereits eine eingebaute Regelelektronik haben sowie Energie-Sparlampen, Leuchtstofflampen, Spaltpolmotoren, Motoren mit Anlaufkondensator usw.
Die Drehzahl von Spaltpolmotoren (Synchronmotoren) und von Motoren mit Anlaufkondensator können manchmal auch mit dem Leistungsregler geregelt werden, wie uns Kunden berichtet haben. Das hängt vermutlich von der jeweiligen Bauart ab. Unsere Aussage ist daher: es muss im jeweiligen Einzelfall ausprobiert werden, generell können wir diese Funktion nicht zusagen.
Bestimmungsgemäßige Verwendung:
Regelung von ohmschen oder induktiven Lasten an 230 V/AC 50 - 60 Hz, bis max. 10 A Stromaufnahme. Die elektrischen Verbraucher müssen für eine Regelung durch Phasen-Anschnitt geeignet sein.
Aufbauanweisung:
Das Modul wird so eingebaut, das es gut belüftet ist (es kann sich, je nach Belastung, erwärmen) und das es isoliert ist (keine Möglichkeit der Berührung mit den Fingern oder anderen Körperteilen. Es sind offene Anschlüsse vorhanden, die Netzspannung führen). Das Modul sollte nahe an dem Gerät installiert werden, das geregelt werden soll (max. 2 m).
Die Alu-Grundplatte des Moduls sollte nicht heißer als 60°C werden. Wenn das Modul < 800 W belastet wird, ist kein zusätzlicher Kühlkörper erforderlich. Bei Belastungen zwischen 800 W - 2.300 W sollte das Modul mit der Alu-Grundplatte auf eine kühlende Unterlage geschraubt werden. Z.B. : Kühlkörper ca. 12 x 9 x 2 cm (Rippenkühlkörper) oder größer.

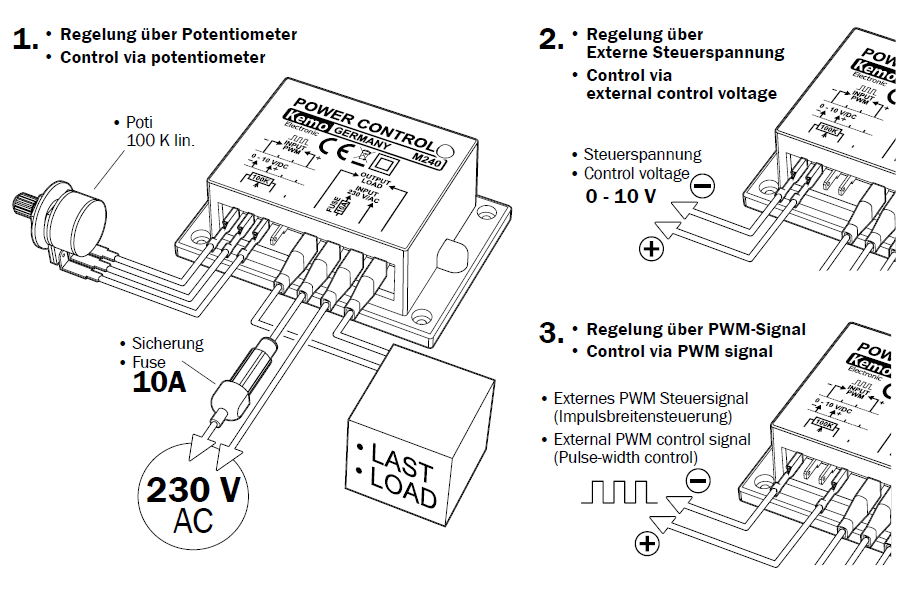

Das Modul hat 8 Flachstecker, mit denen es angeschlossen werden kann 4 x 2,8 mm Flachstecker und 4 x 6,3 mm Flachstecker. Je nach Anwendungszweck kann das Modul in 3 Methoden geregelt werden (siehe Zeichnungen):
1. Sie können das Modul mit einem Potentiometer regeln: 100 K lin (mind. 0,25 W). Das Potentiometer liegt bei.
2. Ansteuerung über eine externe Steuerspannung. 0 - 10 V/DC
3. Ansteuerung über ein externes PWM Signal (3 - 24 V zwischen 100 - 10.000 Hz.) Die Impulsbreite bestimmt die Regelleistung.
Inbetriebnahme:
Nachdem alles vorschriftsmäßig verdrahtet wurde, das Modul mit den Anschlüssen berührungssicher eingebaut wurde, kann das Modul in Betrieb genommen werden. Am Modul befindet sich eine LED, um den Betriebszustand anzuzeigen. Wenn diese grün leuchtet, ist das Modul betriebsbereit. Wenn die LED rot leuchtet, war das Modul überlastet (das Modul regelt nicht mehr das angeschlossene Gerät). In diesem Fall schalten Sie bitte die Betriebsspannung (230 V) ab. Entfernen Sie die Überlastung und schalten danach wieder ein.
Schaltungsbeschreibung:
Es handelt sich um eine Phasen-Anschnittsteuerung. Damit können elektrische Lasten geregelt werden wie z.B. Elektromotoren mit Kohle-Kollektor, Heizungen, Rüttelmagnete, Lötkolben usw.
Nicht geregelt werden können Lasten, die bereits eine eingebaute Regelelektronik haben sowie Energie-Sparlampen, Leuchtstofflampen, Spaltpolmotoren, Motoren mit Anlaufkondensator usw.
Die Drehzahl von Spaltpolmotoren (Synchronmotoren) und von Motoren mit Anlaufkondensator können manchmal auch mit dem Leistungsregler geregelt werden, wie uns Kunden berichtet haben. Das hängt vermutlich von der jeweiligen Bauart ab. Unsere Aussage ist daher: es muss im jeweiligen Einzelfall ausprobiert werden, generell können wir diese Funktion nicht zusagen.
Bestimmungsgemäßige Verwendung:
Regelung von ohmschen oder induktiven Lasten an 230 V/AC 50 - 60 Hz, bis max. 10 A Stromaufnahme. Die elektrischen Verbraucher müssen für eine Regelung durch Phasen-Anschnitt geeignet sein.
Aufbauanweisung:
Das Modul wird so eingebaut, das es gut belüftet ist (es kann sich, je nach Belastung, erwärmen) und das es isoliert ist (keine Möglichkeit der Berührung mit den Fingern oder anderen Körperteilen. Es sind offene Anschlüsse vorhanden, die Netzspannung führen). Das Modul sollte nahe an dem Gerät installiert werden, das geregelt werden soll (max. 2 m).
Die Alu-Grundplatte des Moduls sollte nicht heißer als 60°C werden. Wenn das Modul < 800 W belastet wird, ist kein zusätzlicher Kühlkörper erforderlich. Bei Belastungen zwischen 800 W - 2.300 W sollte das Modul mit der Alu-Grundplatte auf eine kühlende Unterlage geschraubt werden. Z.B. : Kühlkörper ca. 12 x 9 x 2 cm (Rippenkühlkörper) oder größer.
Das Modul hat 8 Flachstecker, mit denen es angeschlossen werden kann 4 x 2,8 mm Flachstecker und 4 x 6,3 mm Flachstecker. Je nach Anwendungszweck kann das Modul in 3 Methoden geregelt werden (siehe Zeichnungen):
1. Sie können das Modul mit einem Potentiometer regeln: 100 K lin (mind. 0,25 W). Das Potentiometer liegt bei.
2. Ansteuerung über eine externe Steuerspannung. 0 - 10 V/DC
3. Ansteuerung über ein externes PWM Signal (3 - 24 V zwischen 100 - 10.000 Hz.) Die Impulsbreite bestimmt die Regelleistung.
Inbetriebnahme:
Nachdem alles vorschriftsmäßig verdrahtet wurde, das Modul mit den Anschlüssen berührungssicher eingebaut wurde, kann das Modul in Betrieb genommen werden. Am Modul befindet sich eine LED, um den Betriebszustand anzuzeigen. Wenn diese grün leuchtet, ist das Modul betriebsbereit. Wenn die LED rot leuchtet, war das Modul überlastet (das Modul regelt nicht mehr das angeschlossene Gerät). In diesem Fall schalten Sie bitte die Betriebsspannung (230 V) ab. Entfernen Sie die Überlastung und schalten danach wieder ein.
- Betriebsspannung: 220V - 230V AC / 50-60Hz
- Max Leistung: 10A ( 2,3kW)
- Regelart: Phasenanschnitt
- Einschaltdauer: Sofort
- Betreibsanzeige über 2-farbige LED (Betrieb / Überlast)
- Regelmöglichkeit:mit Potentiometer 100 K lin / Steuerspannung 0 - 10 V/DC / PWM Signal 3 - 24 V 100 - 10.000 Hz
- Steuereingangssignal ist getrennt vom Lastregelkreis
- Anschluss über Flachstecker
- Abmessung: ca 87 x 60 x 33mm
