Parabol Mikrofon 9V Kemo Bausatz B085
Parabol Mikrofon 9V Kemo Bausatz B085
Dieses hochempfindliche Mikrofon kann bei einem Einbau in einen halbkugelförmigen Reflektor (z.B. ein halbierter Kunststoffball) Geräusche und Sprache aus mehreren hundert Metern Entfernung aufnehmen! Ideal für Tierbeobachtungen, für Detektive usw.
Belauschen von leisen, entfernten Schallquellen wie Vögel und andere Tiere. Das Abhören von Gesprächen ist verboten (Datenschutz).
Aufbauanweisung und Inbetriebnahme:
Die Mikrofonkapsel kann über kurze Drähte (max. 10 cm) mit der Platine verbunden werden. Der IC wird so eingesetzt, dass die Kerbe auf dem IC-Gehäuse mit der Kennzeichnung auf der Platine übereinstimmt. Als Parabolspiegel dient eine möglichst große, halbe Kunststoffkugel; evtl. muss dazu ein Spielzeugball geteilt werden.

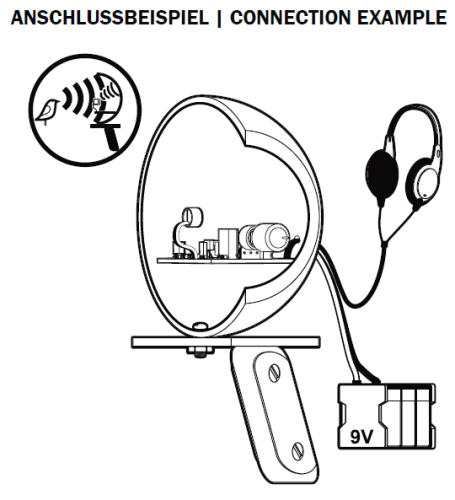

Die Platine wird so angebracht, dass die Schallöffnung des Mikrofons (schwarz bespannte Seite) in das Innere der Halbkugel zeigt und so die reflektierten, gebündelten Schallwellen aufnehmen kann. Der richtige Montagepunkt ist durch Versuche festzustellen.
Als Kopfhörer verwendet man am besten einen 8 - 32 Ohm-Kopfhörer mit Schaumgummi- Abdichtungen, wie diese als Hi-Fi-Stereo-Hörer fast überall im Radiohandel zu kaufen sind. (Bei einem Stereo-Kopfhörer müssen beide Hörmuscheln parallel geschaltet werden.)
Mit dem Poti kann die Lautstärke geregelt werden. Wenn Störungen wie Blubbern, Brummen usw. auftreten, muss die Platine in ein Metallgehäuse gebaut und das Metallgehäuse mit „Masse“ verbunden werden (Minus-Pol an der Batterie). Zum Abhören von Babys, Tieren usw. kann die Platine mit dem Mikrofon auch in den Raum gelegt werden, der abgehört werden soll. Das Mikrofon ist so empfindlich, dass auch kleinste Geräusche gehört werden.
Das Kabel zum Kopfhörer und zur Stromversorgung kann beliebig verlängert werden (max. 10 Meter). Das Mikrofon darf nicht über ein längeres Kabel an die Platine angeschlossen werden.
Schaltungsbeschreibung:
Die vom Parabolspiegel (liegt nicht bei) gebündelten Schallwellen werden von einem speziellen, hochempfindlichen Elektretmikrofon aufgenommen. Die Vorverstärker-Stufe verstärkt das Mikrofonsignal und gibt es dann über einen Lautstärke-Regler („P1“) auf den Eingang des Endverstärkers „IC“. Hier wird das Signal dann soweit verstärkt, dass es am Ausgangspin „3“ des ICs über den Auskoppel-Elko C3 auf den angeschlossenen Kopfhörer (liegt nicht bei) gegeben wird.
- Schallaufnehmer: hochempfindliches FET-Kondensatormikrofon
- Emfpindlichkeit regelbar
- Anschluss für Kopfhörer 8 - 32 Ohm (Kopfhörer nicht mitgeliefert!)
- Betriebsspannung: 9V DC
- Stromaufnahme ca 230mA
- Abmessung: ca 55 x 55mm
Belauschen von leisen, entfernten Schallquellen wie Vögel und andere Tiere. Das Abhören von Gesprächen ist verboten (Datenschutz).
Aufbauanweisung und Inbetriebnahme:
Die Mikrofonkapsel kann über kurze Drähte (max. 10 cm) mit der Platine verbunden werden. Der IC wird so eingesetzt, dass die Kerbe auf dem IC-Gehäuse mit der Kennzeichnung auf der Platine übereinstimmt. Als Parabolspiegel dient eine möglichst große, halbe Kunststoffkugel; evtl. muss dazu ein Spielzeugball geteilt werden.
Die Platine wird so angebracht, dass die Schallöffnung des Mikrofons (schwarz bespannte Seite) in das Innere der Halbkugel zeigt und so die reflektierten, gebündelten Schallwellen aufnehmen kann. Der richtige Montagepunkt ist durch Versuche festzustellen.
Als Kopfhörer verwendet man am besten einen 8 - 32 Ohm-Kopfhörer mit Schaumgummi- Abdichtungen, wie diese als Hi-Fi-Stereo-Hörer fast überall im Radiohandel zu kaufen sind. (Bei einem Stereo-Kopfhörer müssen beide Hörmuscheln parallel geschaltet werden.)
Mit dem Poti kann die Lautstärke geregelt werden. Wenn Störungen wie Blubbern, Brummen usw. auftreten, muss die Platine in ein Metallgehäuse gebaut und das Metallgehäuse mit „Masse“ verbunden werden (Minus-Pol an der Batterie). Zum Abhören von Babys, Tieren usw. kann die Platine mit dem Mikrofon auch in den Raum gelegt werden, der abgehört werden soll. Das Mikrofon ist so empfindlich, dass auch kleinste Geräusche gehört werden.
Das Kabel zum Kopfhörer und zur Stromversorgung kann beliebig verlängert werden (max. 10 Meter). Das Mikrofon darf nicht über ein längeres Kabel an die Platine angeschlossen werden.
Schaltungsbeschreibung:
Die vom Parabolspiegel (liegt nicht bei) gebündelten Schallwellen werden von einem speziellen, hochempfindlichen Elektretmikrofon aufgenommen. Die Vorverstärker-Stufe verstärkt das Mikrofonsignal und gibt es dann über einen Lautstärke-Regler („P1“) auf den Eingang des Endverstärkers „IC“. Hier wird das Signal dann soweit verstärkt, dass es am Ausgangspin „3“ des ICs über den Auskoppel-Elko C3 auf den angeschlossenen Kopfhörer (liegt nicht bei) gegeben wird.
